同步發電機是柴油發電機組的重要組件之一，而勵磁系統屬于同步發電機的心臟，是供給同步發電機勵磁電流的電源及其附屬設備的統稱，主要包括勵磁變壓器，功率整流單元，勵磁調節器，起勵、滅磁、保護、監視裝置和儀表等。它的主要任務是向發電機的勵磁繞組提供一個可調的直流電流，以滿足發電機正常運行的需求。

一、發電機勵磁系統結構和原理

　1、發電機勵磁系統的組成

　　從電機學課程知識可以知道，一臺同步發電機主要由定子繞組、鐵芯、轉子繞組組成，當繞于大軸上的轉子繞組在汽輪機拖動下高速旋轉時，若在轉子繞組中通入直流電流，該電流將在鐵芯中產生旋轉磁場，定子鐵芯上所繞制的空間對稱三相繞組切割旋轉磁場，從而在繞組中感生三相電動勢，若此時在發電機機端接上負荷，將有三相電流流通，發電機向外輸出功率。

　　由于負荷特性的功率需求，同步發電機向系統(負荷)輸出分為兩部分，從發電機輸出電流來看，與發電機端電壓同相的稱為電流的有功分量，該分量與電壓構成發電機輸出的有功功率;與發電機端電壓相差90°的稱為電流的無功分量，該分量與電壓構成發電機輸出的無功功率。同步發電機是柴油發電機組中最重要的無功功率電源。

　　要實現同步發電機將機械功率轉化為電磁功率輸出，必須有勵磁功率單元。勵磁功率單元的容量約為同步發電機的0.2%～0.6%，額定電壓400～2000V。同步發電機的勵磁功率單元作為發電機的專用可控的直流電源，應具有高度的可靠性、足夠的調節容量以及一定的強勵倍數和勵磁電壓響應速度等特點。同步發電機的勵磁功率單元有直流發電機供電、自勵整流供電、交流勵磁機經整流供電三種方式。

　2、同步發電機勵磁系統的原理

　　同步發電機的勵磁系統的主要作用是在轉子上產生磁場，使得轉子與電網的磁場同步，從而使得發電機可以向電網輸出電能。勵磁系統的原理可以通過法拉第定律來解釋，該定律表明磁場的變化會產生感應電動勢。

　　在同步發電機中，勵磁系統的磁場可以通過直流電流在轉子上產生。當通過勵磁繞組的電流改變時，繞組周圍的磁場也會發生變化，從而在轉子內感應出電動勢。這個感應電動勢會引起一定的電流流動，從而通過勵磁繞組將轉子磁場與電網磁場同步。

　3、同步發電機勵磁系統在發電中的作用

　　(1)穩定發電機輸出電壓和頻率

　　同步發電機勵磁系統是保證柴油發電機組穩定運行的關鍵之一。通過控制勵磁電流和磁場的大小，勵磁系統可以維持發電機的輸出電壓和頻率在規定范圍內。當勵磁電流過大或過小時，會導致發電機輸出電壓和頻率的不穩定，從而影響柴油發電機組的正常運行。

　　(2)增強發電機的短路能力

　　同步發電機在柴油發電機組中承擔著穩定輸出電能的任務，而在柴油發電機組中會存在各種電路故障和短路等突發事件。勵磁系統可以通過增加發電機的磁場強度，提高發電機的短路能力，從而保證發電機在柴油發電機組故障發生時的可靠運行。

　　(3)提高柴油發電機組的響應速度和穩態性能

　　同步發電機勵磁系統可以快速響應柴油發電機組的負荷變化，調整輸出電能的大小和質量。當負荷突然增加時，勵磁系統可以通過自動調整勵磁電流，使得發電機能夠及時滿足系統的需求，保持柴油發電機組的穩態性能。

二、交流勵磁機勵磁系統

　　交流勵磁機勵磁系統的特征是由交流勵磁機提供勵磁功率，經整流成直流電流后輸入同步發電機轉子繞組。從整流器的安排上可以分成靜止整流和旋轉整流兩種方式。

　1、靜止整流器勵磁系統

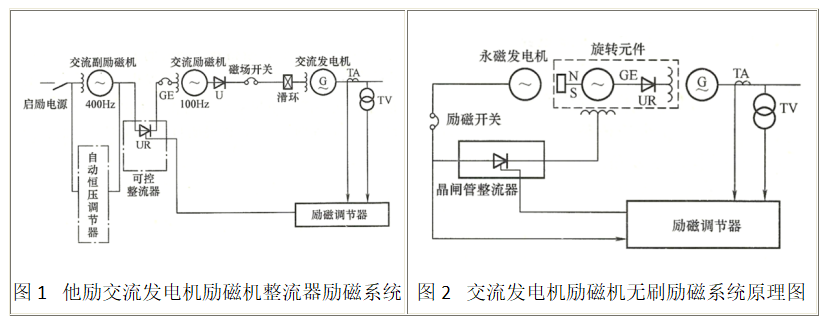

　　他勵交流勵磁機靜止整流器勵磁系統的勵磁機由兩部分構成，即主交流勵磁機和副交流勵磁機，見圖1。兩勵磁機的轉子軸與同步發電機主軸連接，以相同轉速旋轉。

　　主勵磁機采用他勵形式，即其自身需要的勵磁功率是由副勵磁機提供的;而副勵磁機采用自勵形式(也可采用永磁機)，即其自身需要的勵磁功率是由副勵磁機機端取得的。

　　主交流勵磁機和副交流勵磁機輸出的三相交流電壓經整流器整流成直流電流，分別輸入同步發電機轉子繞組和主交流勵磁機轉子繞組。

　　由于發電機轉子是高速旋轉的，因此我們面臨著一個問題，如何將直流電流送入旋轉的發電機轉子中。解決的一種方法是采用電刷，將其緊貼在轉子繞組的滑環上，提供直流電流通路。該種方法需經常更換被磨損的電刷，需采取有效的防電火花措施。這在當前大量使用氫氣進行機組冷卻方式下尤為重要。

　　為減少整流后直流電壓中含有的紋波及提高效率，主交流勵磁機和副交流勵磁機增加磁極對數，所輸出的三相交流電的頻率分別為100Hz和400Hz。

　2、交流勵磁機旋轉整流器

　　為解決將直流電流送入旋轉的發電機轉子中的問題，產生了旋轉整流的方式。主要的方案是將主勵磁機改為主磁場固定不動，而把交流繞組跟隨同步發電機的主軸同速旋轉，并在主勵磁機交流繞組(旋轉的)與同步發電機的轉子之間安裝整流器，該整流器與發電機大軸固定同步旋轉，主勵磁機交流繞組所產生的三相電壓經整流器整流成直流電壓，無轉速差地加在同步發電機的轉子繞組上，無需電刷的靜止→旋轉的傳遞，即這種方式不需要電刷，故也稱無刷勵磁。副勵磁機采用永磁發電機，不需要啟動電源，勵磁系統見圖2。

　采用無刷勵磁方式解決了電刷問題，具有以下特點。

　　(1)無炭刷和滑環，維護工作量可大為減少。

　　(2)發電機勵磁由勵磁機獨立供電，供電可靠性高;并且由于無刷，整個勵磁系統可靠性更高。

　　(3)發電機勵磁控制是通過調節交流勵磁機的勵磁實現的，因而勵磁系統的響應速度較慢。為提高其響應速度，除前述勵磁機轉子采用疊片結構外，還采用減小繞組電感、取消極面阻尼繞組等措施。另外，在發電機勵磁控制策略上還采取相應措施-增加勵磁機勵磁繞組頂值電壓，引入轉子電壓深度負反饋以減小勵磁機的等值時間常數。

　　(4)發電機轉子及其勵磁電路都隨軸旋轉，因此在轉子回路中不能接入滅磁設備，發電機轉子回路無法實現直接滅磁，也無法實現對勵磁系統的常規檢測(如轉子電流、電壓，轉子絕緣，熔斷器熔斷信號等)，必須采用特殊的測試方法。

　　(5)要求旋轉整流器和快速熔斷器等有良好的機械性能，能承受高速旋轉的離心力。

　　(6)因為沒有接觸部件的磨損，所以也就沒有炭粉和銅末引起的對電機繞組的污染，故電機的絕緣壽命較長。

三、發電機自并勵系統

　　靜止勵磁系統(發電機自并勵系統)中發電機的勵磁電源不用勵磁機，而由機端勵磁變壓器供給整流裝置。這類勵磁裝置采用大功率晶閘管元件，沒有轉動部分，故稱靜止勵磁系統。由于勵磁電源由發電機本身提供，又稱為發電機自并勵系統。

　1、‌自并勵系統的工作原理‌

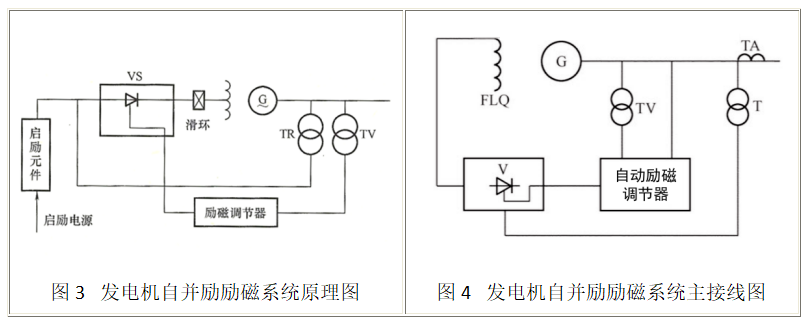

　　自并勵系統的勵磁電源取自發電機機端，經過勵磁變壓器和晶閘管整流后供給發電機勵磁，其原理如圖3所示。由于勵磁變壓器是并聯在發電機端的，并且發電機向自己提供勵磁電源，因此稱為自并勵勵磁方式。

　2、自并勵磁系統優點

　　自并勵系統主接線如圖4所示。它由機端勵磁變壓器供電給整流器電源，經三相全控整流橋直接控制發電機的勵磁。靜止勵磁系統的主要優點有：

　　(1)勵磁系統接線和設備比較簡單，無轉動部分，維護費用少，可靠性高;

　　(2)不需要同軸勵磁機，可縮短主軸長度，這樣可減少基建投資;

　　(3)直接用晶閘管控制轉子電壓，可獲得很快的勵磁電壓響應速度，可近似認為具有階躍函數那樣的響應速度;

　　(4)由發電機機端取得勵磁能量。機端電壓與機組轉速的一次方成正比，故靜止勵磁系統輸出的勵磁電壓與機組轉速的一次方成比例;而同軸勵磁機勵磁系統給出的勵磁電壓與轉速的平方成正比，這樣，當機組甩負荷時靜止勵磁系統機組的過電壓就低。

　　自并勵系統特別適宜用于發電機與系統間有升壓變壓器的單元接線中。由于發電機引出線采用封閉母線，機端電壓引出線故障的可能性極小，設計時只需考慮在變壓器高壓側三相短路時勵磁系統有足夠的電壓即可。與復勵系統相比，自并勵系統的優點是接線簡單、投資省、勵磁調節速度快。然而，在近端三相短路且切除時間較長的情況下，自并勵系統的強勵能力較差，不利于系統穩定。因此，需要采取一定的技術措施來保證其動作的可靠性。

總結：

　　同步發電機勵磁系統是保證柴油發電機組穩定運行和輸出電能質量的重要組成部分。通過控制勵磁電流和磁場的大小，勵磁系統可以實現發電機與電網磁場的同步運行，保證柴油發電機組的穩定性和可靠性。不斷提升勵磁系統的技術水平以適應柴油發電機組快速發展的要求，將為電能發電領域的可持續發展做出重要貢獻。
