蓄電池的容量表示充足電的蓄電池在放電期間端電壓降低約10%時的電量，通常采取蓄電池25℃時10h放電率容量作為電池的額定容量，也就是正極片數與每片極板的額定容量的乘積，通常用放電電流與放電時間乘積表示容量。

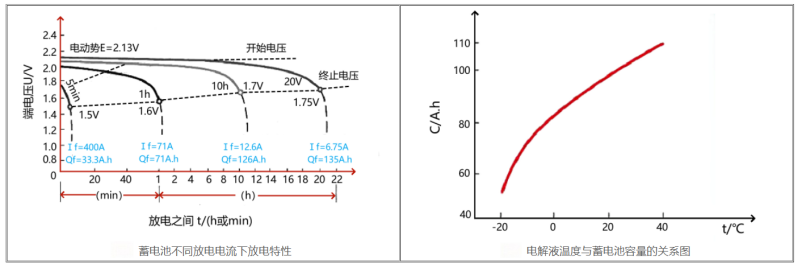

1、放電率與容量的關系

　　放電率越高則容量越小。因高放電率放電時，極板表面的有效物質強烈發生變化，生成的硫酸鉛容易堵塞極板的小孔，硫酸不易進入極板深層，極板深層的有效物質不參加反應，內阻增加，電壓下降快，使電池不能放出全部容量。以鉛酸蓄電池為例：10h放電率放出容量為100%，而3h放電率放出容量近75%,1h放電率放出容量為51.4%。

　　放電電流與容量的關系可由下式決定：

　　Q=QN(ⅠN/Ⅰ)n-1

　　式中，Q——10h放電率的額定容量(A·h);

　　ⅠN———10h放電率的額定放電電流(A);

　　Ⅰ———非10h放電率放電電流(A);

　　QN———放電電流為ⅠN時的容量(A·h);

　　n——蓄電池放電容量指數，當Ⅰ/ⅠN>3時，n=1.313，當Ⅰ/ⅠN≥3時，n=1.414。

2、溫度與容量的關系

　　電解液溫度降低，蓄電池容量減小。溫度↓粘度↑，電解液滲入極板困難，活性物質利用率↓→C20↓;同時，粘度↑內阻↑內壓降↑端電壓↓→C20↓。實驗證明，電解液溫度每下降1℃，緩慢放電時蓄電池容量約減少1%，迅速放電時蓄電池容量約減少2%。因此，溫度越高，稀硫酸粘度越低，活動力越強，內阻越小，使蓄電池的有效電壓升高，增加輸出的能量。溫度每升高1℃，容量增加0.8%。

　　容量與溫度的關系：

　　Q25=Qt/1+0.008(t-25)

　　式中，Q———電解液平均溫度為25℃時容量(A·h);

　　t———放電過程中電解液的實際平均溫度(℃)。

　　上式適用于電解液溫度在-15℃～35℃之間。若溫度降低，則容量的減少更為顯著，但當溫度超過35℃時，則容量反而減少。

3、電解液密度對容量的影響

　　電解液密度ρ↑電動勢E↑，電液滲透能力↑，參加反應的活性物質↑→C20↑;ρ過高，粘度↑，內阻↑，極板硫化↑→C20↓。實踐證明：電解液密度偏低有利于提高放電電流和容量。即使是冬季使用的電解液，在不使其結冰的前提下，也應盡可能采用稍低密度的電解液。

4、構造因素對容量的影響

　　(1)極板厚度越薄，活性物質的利用率就越高，相同蓄電池尺寸下極板片數多，容量就越大。

　　(2)極板面積越大，同時參與反應的物質就越多，容量就越大。

　　(3)同性極板中心距越小，蓄電池內阻越小，容量越大。

5、電解液純度對容量的影響

　　電解液中的一些有害雜質會腐蝕柵架，沉附于極板上的雜質形成局部電池產生自放電，導致輸出電量減小。如：電解液中若含有1%的鐵，則蓄電池在一晝夜內就會放完電。
