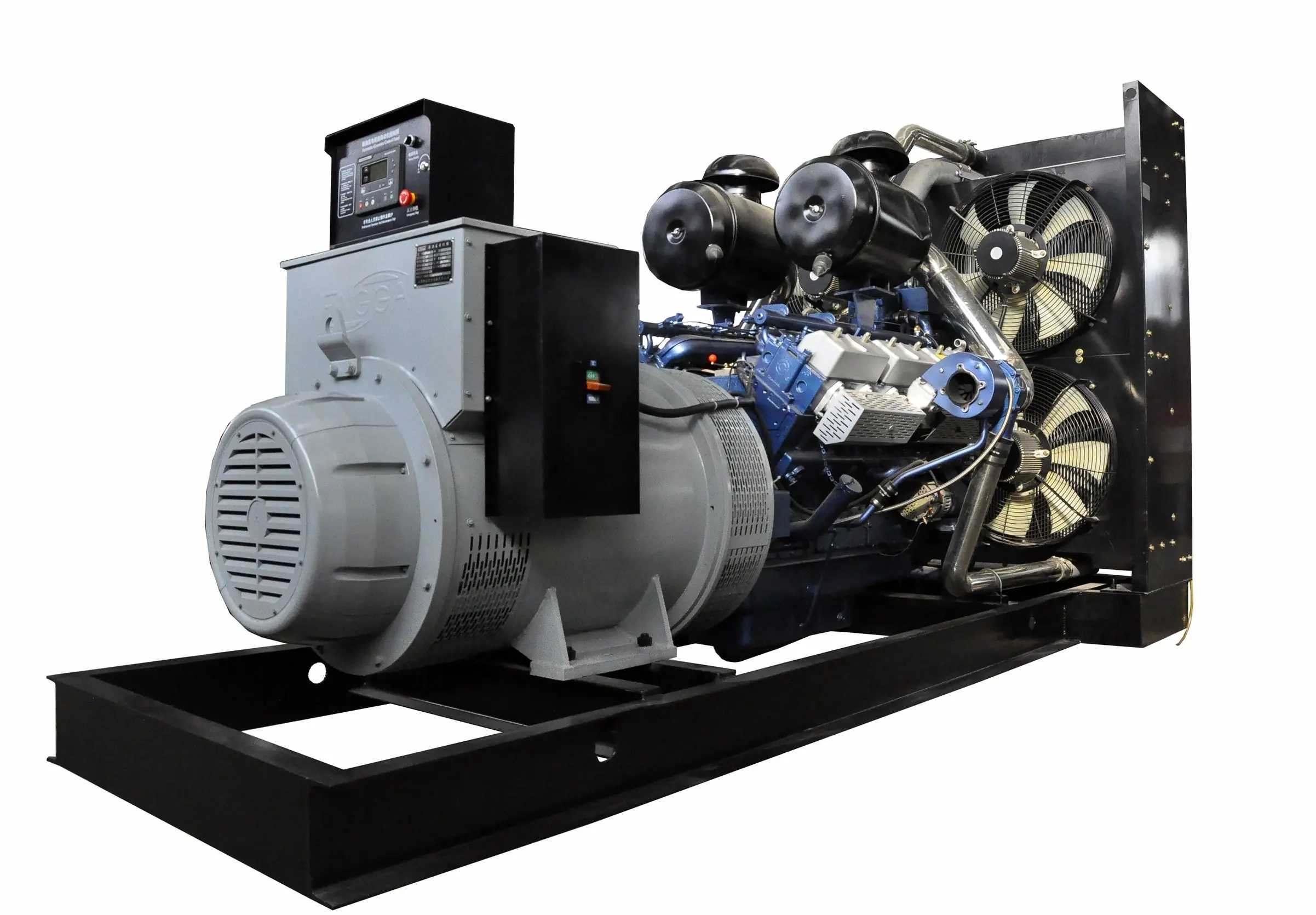

在民用建筑里，柴油發電機常用作為消防用電和重要負荷用電的備用電源，從柴油發電機出線到配電柜的配電線路一般采用銅芯電纜或封閉式母線槽。當柴油發電機容量為600KW，其額定電流為1082A，每相可以選用兩根截面為400平方毫米的單芯電纜，所以小于600KW的柴油發電機其出線可以選擇電纜配電;當柴油發電機容量超過600KW時，其電流更大，而每相電纜數量會超過兩根，這樣會造成連接端子處接線困難，因此宜采用封閉式母線槽作為配電線路。由于柴油發電機在運行是有一定的震動，所以在采用封閉式母線與之連接時需采用銅編織帶導體作為軟連接，以保證連接固定處在震動時不松動，避免造成安全事故，同時合理設計連接箱保護裸露的密集母線連接法蘭和銅編織帶導體。

一、母線正確連接的重要性

　　母線與柴油發電機配電柜正確連接的重要性，體現在確保整個備用電源系統安全、可靠、高效運行的方方面面。一個看似簡單的連接點，如果處理不當，可能成為整個系統的薄弱環節，甚至引發嚴重事故。具體來說，其重要性主要集中在以下四個關鍵維度：

　1、電氣安全：防止直接事故

　　(1)防止短路和電弧事故：錯誤的連接(如相序接反、絕緣處理不當、連接處爬電距離不足)會導致相間短路或對地短路。短路瞬間產生的巨大電弧和熱量足以燒毀設備、引發火災，并嚴重威脅操作人員的人身安全。

　　(2)確保接地保護有效：正確的接地連接(發電機中性點接地、母線槽外殼接地)是防止觸電的最后一道防線。當設備漏電時，正確的接地能為故障電流提供一條低阻抗的返回路徑，促使斷路器或保護裝置迅速動作切斷電源，從而保護人身安全。

　2、設備可靠性：延長使用壽命

　　(2)消除振動應力：柴油發電機在運行時會產生持續的機械振動。如果母線或電纜與發電機端子是剛性連接，那么所有的振動應力都會集中在這個連接點上。長期作用會導致螺栓松動、接觸電阻增大、發熱加劇，最終可能造成端子熔斷或母排變形。采用銅編織帶等軟連接能有效吸收振動，保護發電機端子和母線槽接口不受損害。

　　(3)防止過熱故障：連接處接觸不良(如螺栓未擰緊、接觸面氧化、面積不足)會導致接觸電阻異常增大。根據焦耳定律(發熱量=I²Rt)，大電流通過時會產生局部高溫，加速絕緣老化，長期可能引發熱失控或火災。

　3、供電質量：保障負載正常工作

　　(1)確保相序正確：對于很多工業負載(如水泵、風機、壓縮機、電梯等)，相序至關重要。如果發電機輸出的三相相序(A/B/C)與配電柜母線的相序不一致，電動機等設備會反向旋轉，可能導致設備損壞、管道爆裂或生產事故。

　　(2)維持電壓穩定：可靠的連接能保證大電流(尤其是沖擊性負載啟動時)順利通過，避免因連接處壓降過大導致負載端電壓偏低，影響電子設備正常工作或導致電機轉矩不足。

　4、合規與運維：避免長期風險

　　(1)滿足法規與認證要求：規范的連接方法是國家強制性標準(如GB 50052《供配電系統設計規范》、GB 50303《建筑電氣工程施工質量驗收規范》)和技術規程的基本要求。不合規的連接無法通過消防驗收和竣工驗收，保險公司也可能因此拒賠。

　　(2)降低運維成本：一個從一開始就正確連接的系統，需要維護的頻次低，故障排查簡單快速。反之，一個存在隱患的連接點可能需要頻繁緊固、測溫，甚至在大修時更換被燒毀的端子。

　　表1  不良連接可能導致的具體后果

二、柴發與母線連接方法

　　大功率柴油發電機出線配電線路當采用密集母線時的軟連接大多采用軟電纜連接，由于電流很大，同樣每相要兩根以上的電纜，在和發電機的出線端子和密集母線的連接法蘭處接線困難，造成供電可靠性的降低。因此，配電線路的軟連接應采用銅編織帶軟連接導體，可以作為大電流配電的軟連接。

　1、結構：軟連接+保護箱

　　封閉式密集型母線與柴油發電機連接的結構如圖1所示，包括有柴油發電機、柴發出線端子、柴發出線端子箱、連接保護箱、絕緣膠木板、銅編織帶導體、密集母線接線法蘭、絕緣軟橡膠、密集型母線、固定螺栓、連接保護箱門。

　　(1)銅編織帶導體：作為柔性連接，吸收發電機振動，是關鍵的減震環節。

　　(2)連接保護箱：為銅編織帶和母線連接法蘭提供物理防護與電氣絕緣。

　　(3)絕緣膠木板：隔離發電機的振動與母線槽的固定端，避免應力傳遞。

　　(4)密集母線接線法蘭：標準化的母線接口，用于與母線槽主體連接。

　　(5)絕緣軟橡膠：銅編織帶導體的另一端穿過絕緣膠所設的開孔與柴油發電機出線端子連接。

　2、詳細安裝步驟

　　(1)固定連接保護箱：將連接保護箱固定在發電機的出線端子箱上。

　　(2)安裝絕緣隔板：在連接保護箱與發電機出線端子箱之間安裝絕緣膠木板，起隔離與絕緣作用。

　　(3)連接軟接頭：將銅編織帶的一端連接到發電機的出線端子上;銅編織帶的另一端連接到密集母線接線法蘭上。

　　(4)連接母線主體：將封閉式密集型母線的一端接入連接保護箱，并與內部的密集母線接線法蘭完成電氣連接。

　　(5)獨立固定母線：將母線槽的主體及接線法蘭可靠地固定在機房的頂板或獨立支架上，使其與發電機本體脫離。這是為了防止發電機的振動通過母線傳導至整個配電系統。

　　(6)完成防護：關閉連接保護箱門，確保所有帶電連接點被有效封閉。

　3、關鍵技術要點

　　(1)杜絕剛性連接：嚴禁將母線槽直接剛性鎖死在發電機的接線端子上。中間的銅編織帶軟連接是必不可少的一環。

　　(2)獨立支撐：母線槽本身必須有自己獨立的、牢固的支架，不能依靠發電機來承重。

　　(3)大電流場合的優選：當發電機功率超過600kW時，電流會很大，用多根電纜并聯會非常困難，此時使用封閉式母線槽是更合理的選擇。

　　(4)相序與連接驗證：連接完成后，務必仔細核對三相相序(A、B、C)是否一致，并檢查所有螺栓連接處是否緊固到位。

　4、補充參考

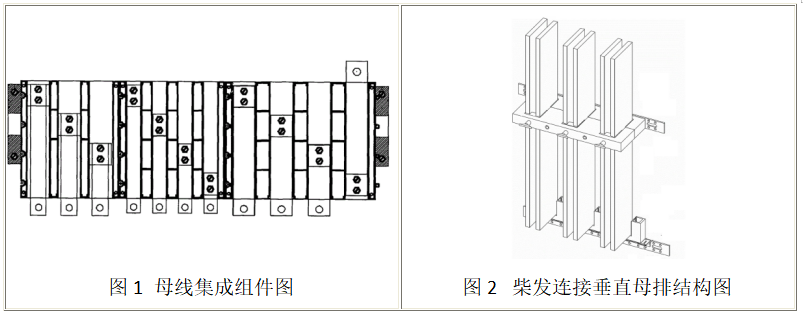

　　(1)安裝精度：母線槽支架的水平度偏差應控制在±5mm內，整體走向的垂直偏差不應超過10mm，如圖2所示。

　　(2)設備標準：選用的母線槽應符合3C(China Compulsory Certification)認證要求，并滿足如JB/T 9662等相關行業標準。


總結：

　　三相柴油發電機與封閉式母線槽的連接，核心在于采用銅編織帶作為柔性過渡，以吸收發電機運行時的振動，防止剛性連接導致的松動或故障?？偠灾瑢⒛妇€正確連接到柴油發電機配電柜，是保證安全運行的基礎、穩定供電的前提和合規運維的底線。它不是一個可以憑經驗隨意處理的“小環節”，而是需要嚴格按照圖紙、規范和標準來執行的關鍵工序。
