一、發動機三大傳感器(機組保護數據采集核心)

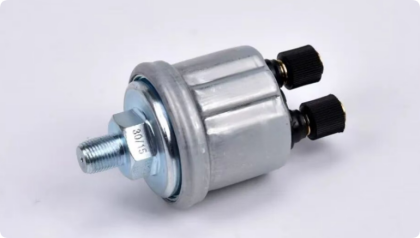

　1. 油壓傳感器(機油壓力傳感器)

　　安裝在發動機機油油道位置，檢測潤滑系統機油壓力。

　　1).機組怠速時機油壓力低于0.2MPa，控制器立刻報警;啟動30秒內壓力不足直接鎖死啟動，保護曲軸、活塞無潤滑干磨;

　　2).機油滲漏、濾芯堵塞、油泵損壞都會導致油壓驟降，傳感器第一時間傳遞故障信號，避免發動機直接報廢。

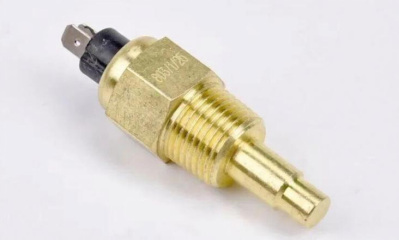

　2. 水溫傳感器

　　安裝在柴油機水箱/缸蓋水道上，實時采集冷卻液溫度。

　　1).信號傳給控制屏，屏幕實時顯示水溫數值;

　　2).保護功能：水溫超過95~100℃高溫閾值，控制器觸發高溫報警，嚴重時自動停機，防止發動機拉缸、缸墊沖壞;

　　3).配套節溫器協同工作，低溫時反饋信號限制轉速，避免冷機重載損傷機體。

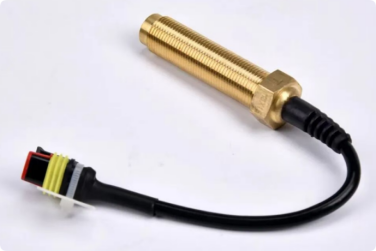

　3. 速度/轉速傳感器(磁電式轉速探頭)

　　裝在飛輪齒圈旁，靠磁力感應飛輪齒牙，采集柴油機實時轉速。

　　1).給調速板、控制器傳遞轉速信號，穩定維持1500轉(50Hz國標機組);

　　2).超速保護：轉速超過1700轉，控制器斷油停機，防止飛車;轉速過低識別負載過載;

　　3).頻率同步核心：轉速決定發電頻率，傳感器故障會出現游車、頻率不穩、無法帶負載。

二、調速系統配件(控制柴油機轉速，穩定頻率)

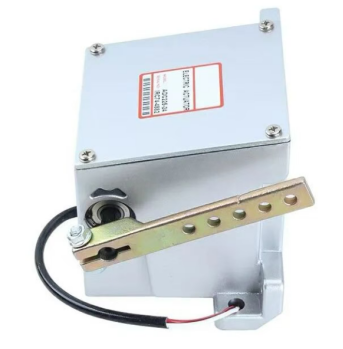

　1. 電子調速執行器(油門執行器)

　　安裝在高壓油泵側邊，電動推拉油泵油門拉桿。

　　1）.接收調速板電流信號，自動增減供油量：負載變大→加大油門供油;負載減小→縮小油門;

　　2）.解決游車、轉速忽高忽低問題;無執行器則柴油機轉速失控，發電頻率跳動。

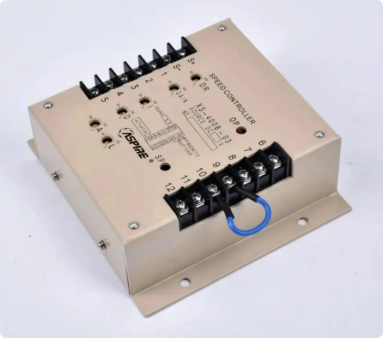

　2. 電子調速板(調速控制器)

　　轉速控制中樞，連接轉速傳感器+油門執行器。

　　1）.對比設定標準轉速與傳感器實測轉速，計算差值，輸出信號控制執行器調節油門;

　　2）.可調整怠速、穩速靈敏度;損壞后機組飛車、怠速抖動、重載直接熄火。

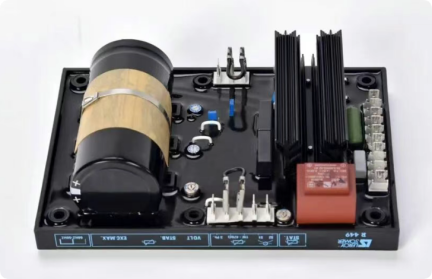

三、發電機穩壓核心：AVR自動電壓調壓板

　　安裝在發電機尾端接線盒內，無刷發電機必備核心件。

　1.控制發電機勵磁電流：負載增大自動加大勵磁，提升輸出電壓;輕載減小勵磁，防止電壓過高;

　2.穩定輸出380/400V標準電壓;AVR損壞典型故障：電壓忽高忽低、空載電壓超高、帶負載直接掉壓跳閘、無法啟動設備;

　3.自帶過壓、欠壓保護，避免電壓擊穿水泵、電機、照明設備。

四、控制屏配套關鍵部件(控制柜全套配件)

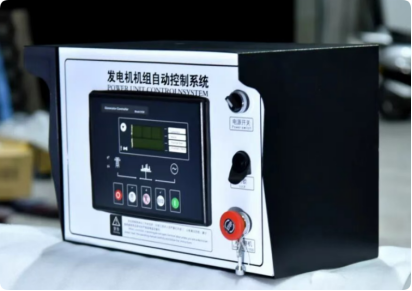

　1. 發電機組控制器(屏中間液晶主機)

　　整機大腦，收集所有傳感器信號、管理啟停、保護、自動切換。

　　- 采集水溫、油壓、轉速、電壓電流;

　　- 手動/自動模式切換，搭配ATS實現市電斷電自啟動、來電自停機;

　　- 故障記錄存儲，顯示故障代碼(高溫、低壓、超速等)。

　2. 急停按鈕(紅色大頭按鈕)

　　緊急安全部件，遇起火、漏油、劇烈震動、漏電險情按下，直接切斷油門供油、斷開控制電源，立刻停機;

　　??正常停機禁止使用，按下后需旋轉復位才能二次開機。

　3. 鑰匙電源開關

　　控制柜總電源，控制屏、傳感器、控制器供電總閘，停機后關閉防止電瓶虧電。

　4. 故障報警指示燈+蜂鳴器

　　傳感器觸發故障時，紅燈閃爍+蜂鳴響，直觀提醒操作人員停機檢修。

　5. 合閘/分閘開關(Close/Open)

　　控制發電機對外輸出電源：Close合閘送電給工地設備;Open切斷負載，停機前必須先分閘，避免沖擊繞組。

五、其他輔助關鍵配件補充

　1.柴油電磁閥(斷油閥)

　　油泵上電磁閥門，停機時切斷油路熄火;損壞會出現停機關不死、飛車、啟動困難。

　2.電瓶充電發電機

　　柴油機運轉時給啟動電瓶充電，防止電瓶虧電無法二次啟動。

　3.空氣/機油/柴油濾芯

　　保護發動機進氣、潤滑、油路，減少傳感器、油泵堵塞磨損。

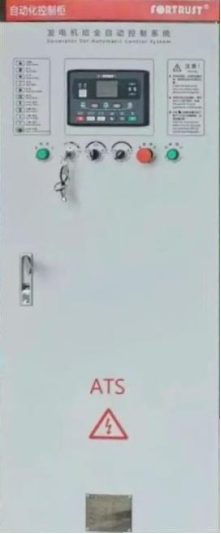

　4.ATS雙電源自動切換柜(配套配件)

　　搭配自動控制屏使用，市電和發電機電源自動切換，不用人工換閘。
