柴油發電機組燃油系統是數據中心備用電源的核心命脈，其設計、施工及驗收須嚴格遵循多部國家標準與規范。本文節選自《數據中心備用電源技術白皮書(柴油發電機組篇)》，將系統闡述埋地儲油罐、日用油箱、管路材料、防腐工藝及自動控制的全鏈條要求，為工程建設與運維提供技術依據。

一、埋地儲油罐(主油罐)設計技術要求

　(1)設計壽命、材料與無損檢測：埋地儲油罐通常采用臥式圓柱形鋼制焊接油罐，埋設于室外地下罐池內。設計壽命不應小于50年，主體材料應采用符合GB 6654標準的20R鍋爐與壓力容器用鋼板，名義厚度不應小于6 mm，并依據內壓及覆土載荷進行強度校核。焊縫無損檢測執行NB/T 47013標準，以射線檢測(RT)為主，檢測比例不小于每條縱縫及環縫的10%，合格級別不低于Ⅲ級，透照質量不低于AB級。T型接頭和接管角焊縫應增加磁粉或滲透檢測。罐體焊縫及管接頭應進行100%外觀檢查，確保無漏油、滲油現象。

　(2)結構與液位監控要求：結構如圖1所示。罐內進油口應設置散油板及過濾器以減緩沖擊并攔截雜質。各工藝管口(進油、回油、通氣、排污等)應采用內藏式或防撞保護設計。有效容積裝量系數不應大于0.9，通氣管公稱直徑不應小于80 mm并配裝阻火器和防雨防塵裝置。液位監控采用不銹鋼電接點液位傳感器或磁致伸縮液位計——超低液位時聲光報警并自動開啟進油電磁閥和補油泵;高位液位時關閉電磁閥;超高液位時啟動緊急卸油泵并發送告警信號。量油管下端距罐底內壁小于40 mm，吸油管底端距罐底75 mm。

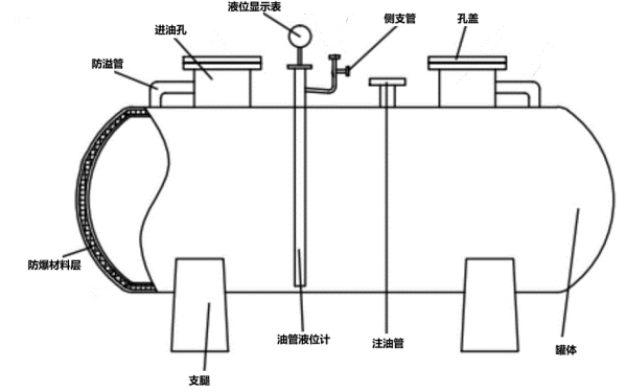

圖1 臥式埋地儲油罐結構示意圖

二. 日用油箱(中間燃油箱)設計要求

　(1)設計壽命、材料與結構安裝：設計壽命不應小于30年，材料可采用20R鋼板，名義厚度不應小于3.1 mm(1 m³以下容積可適當減薄但應滿足剛度要求)并進行防銹處理。罐體焊縫及管接頭不得有滲漏。箱體底部宜設計不小于2‰坡度坡向排污口，進油口設置散油板和過濾器。日用油箱容積宜按機組額定功率下4～6小時消耗量確定，且不小于1 m³，裝量系數不大于0.9。

　(2)安裝高度與安全放散：安裝高度應使最高油位不高于發動機噴油泵或噴油嘴高度，防止燃油因靜壓過高強制流入氣缸;如受條件限制須增設防虹吸電磁閥和溢流保護裝置。回油連接應確保回油背壓不超過進油泵吸入能力，否則須增設回油冷卻器或加大回油管徑。通氣管單獨引出至屋頂或室外安全處，管徑不小于供油管徑并加裝阻火器。室內日用油箱須設置緊急排油閥，當火災或泄漏告警觸發時可將柴油排至室外地下儲油罐。液位控制邏輯為低液位(≤25%)自動啟動補油泵補油，高液位(≥75%)停泵，超高位報警強制啟動排油程序。

三、管路管徑推薦、材料選型與防腐敷設工藝

　　柴油發電機組的供油管路的作用是把儲油罐的燃油，安全、穩定地輸送到發電機組的發動機里，同時讓多余的油回流回去。油路走向如圖2所示。

　1. 管路管徑推薦與設計流速控制

　　燃油管路管徑選擇應綜合考慮流量、允許壓降和防氣阻要求。推薦最小管徑：進油管(主油罐至補油泵)Dg 50，設計流速不宜大于1.5 m/s;供油管(日用油箱至發動機)Dg 32，流速不宜大于1.2 m/s;溢流管Dg 50按重力流設計;回油管Dg 32按重力流或低背壓;通氣管Dg 80(最小)。在滿足流量和壓降(通常允許壓降不大于6.9 kPa)前提下管徑宜盡可能小，以避免系統內含氣量增大和啟動時燃油泵干轉。

　2. 管材、連接方式與敷設要求

　　(1)管材與連接方式：所有燃油管道必須采用無縫鋼管，材質不低于20#鋼。除閥門連接處采用法蘭或螺紋連接外，其余均應焊接。公稱直徑≤25 mm可采用氣焊或氬弧焊，其余采用手工電弧焊，所有承壓焊縫須氬弧焊打底。嚴禁使用鍍鋅管——柴油中的硫及酸性物質會與鍍鋅層發生電化學反應生成絮狀沉淀物堵塞精密偶件。

　　(2)室外與室內敷設：室外油管埋地敷設，埋深須在凍土層以下且不小于0.5 m，管道四周回填細沙至管頂以上100 mm再覆蓋原土。所有油管應坡向地下油罐，坡度不小于2‰。室內油管宜敷設在專用地溝內，地溝底部填沙并設置混凝土蓋板或防滲漏處理。

　　(3)防腐處理：埋地鋼管外壁采用加強級石油瀝青防腐層(總厚度不小于4 mm，纏繞玻璃布增強)，執行SY/T 0420標準。法蘭、閥門等異形件采用黏彈體防腐膏或熱縮帶補充包裹。地上管道及支架在安裝試壓后刷防銹漆兩道再涂面漆兩道。

　3. 管道試驗與嚴密性驗證

　　(1)強度試驗：試驗介質采用干燥潔凈壓縮空氣或氮氣，試驗壓力為設計壓力1.15倍(本指南設計壓力取0.4 MPa)。壓力逐級緩慢上升——升至50%試驗壓力后穩壓檢查，無異常后按每級10%繼續升壓(每級穩壓3 min)至試驗壓力，在試驗壓力下穩壓10 min后降至設計壓力，以發泡劑檢查所有焊口、法蘭和螺紋連接處，無氣泡且壓力表讀數不降為合格。

　　(2)泄漏性試驗：強度試驗合格后，以壓縮空氣為介質，壓力為0.4 MPa，待管道內氣體溫度與環境溫度平衡后開始計時，穩壓24 h，系統壓力降率不超過0.5%且各連接點無氣泡滲出為合格。

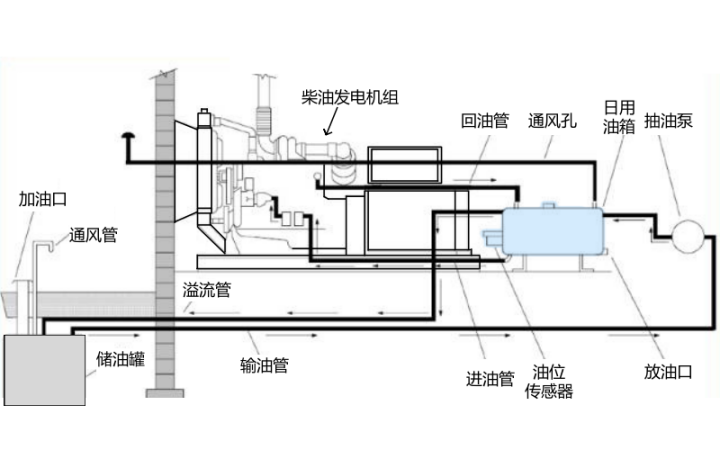

圖2 典型的柴油發電機組供油管路走向圖

四、涂色標志、自動控制與燃油系統總體構型

　1. 設備與管道涂色標志

　　設備及管道涂漆應符合SH/T 3022及GB 50316要求。柴油管道表面涂刷黃色漆，并沿流向每間隔不大于10 m用紅色箭頭標注介質流向。油罐外壁及日用油箱外壁刷銀粉調和漆兩道。所有閥門手輪涂紅色，平臺、扶梯、護欄涂安全色(黃黑相間)。

　2. 供油系統自動控制與配電要求

　　(1)控制權限與信號傳輸：系統應具備就地手動、就地自動及遠程控制三級操作權限。地下油罐液位信號通過4～20 mA模擬量信號遠傳至控制室并就地顯示。日用油箱配備獨立液位計和液位開關。

　　(2)控制邏輯與配電保護：

  供油系統控制邏輯如圖3所示。

　　●日用油箱超低液位報警并啟動補油泵及電磁閥;

　　●高位液位關閉補油電磁閥;

　　●所有并機對應高位信號均觸發時停補油泵并報警;

　　●超高液位自動開啟緊急泄油閥和回油泵并向消防系統發送聯動信號。

　　所有油泵運行/停止狀態、故障信號、液位、供油管壓力均須上傳至集中管理平臺。儀表及傳感器電源及信號線路采用BTTVZ型礦物絕緣耐火電纜，穿墻穿樓板孔洞設置鋼制套管并用柔性不燃材料封堵密實。

　3. 供油系統總體構型與關鍵部件詳解

　　(1)系統構型與冗余配置：典型系統由主儲油罐、補油泵、供油管線、日用油箱、回油管線、溢流及通氣管路、自動控制裝置等組成。Tier III級及以上高可用性數據中心，整個燃油輸送通道從主油罐出口閥門至各日用油箱入口均須實現N+1或2N冗余配置。日用油箱及機旁管線按“一機一箱一管”獨立設置。

　　(2)主燃油箱選型與埋設：單罐容積不宜超過100 m³，以50 m³以內為宜。埋設于鋼筋混凝土罐池內，罐體與池壁、池底之間填充中性細沙，罐頂覆沙厚度不小于0.5 m，罐體周邊填充厚度不小于0.9 m。罐池底部設置集水坑及排水設施。燃油總容量按保障全部負載正常工作所需N臺主用機組在75%基本功率工況下耗油量計算。柴油儲存時間預計超過12個月須建立油品定期化驗和循環更換制度。

　4. 管路設計禁忌、日用油箱溫度控制與油泵選型

　　(1)管路設計禁忌：嚴禁利用燃油管道或其金屬卡箍作為電氣設備接地導體，應獨立設置防靜電接地系統(接地電阻<100Ω)。發動機進油口和回油口必須采用耐柴油腐蝕的丁腈橡膠或PTFE內襯金屬軟管連接，長度不小于153 mm。回油管應確保重力自流，管徑與進油管一致或更大，回油口遠離吸油口水平距離不小于1 m，避免吸入氣泡及高溫燃油導致氣阻或功率折損。若無法實現重力回油須采用帶背壓控制閥的閉式回油系統并征得發動機原廠認可。

　　(2)日用油箱溫度控制：高壓油泵回油溫度通常高達60～80℃，若油箱容積太小，回油與存油混合后易超過38℃導致柴油密度下降、黏度降低，引起供油量偏差和功率折損。受空間限制須采用小容積油箱時應加裝獨立的回油冷卻器或將回油直接導回主油罐。

　　(3)燃油泵選型原則：補油泵應根據系統所需流量和總揚程(含幾何高差、沿程和局部損失及低溫黏度影響)選型，泵出口設置安全閥或回流閥防止超壓。宜選用兩泵(一用一備)配置并具備自動故障切換功能。

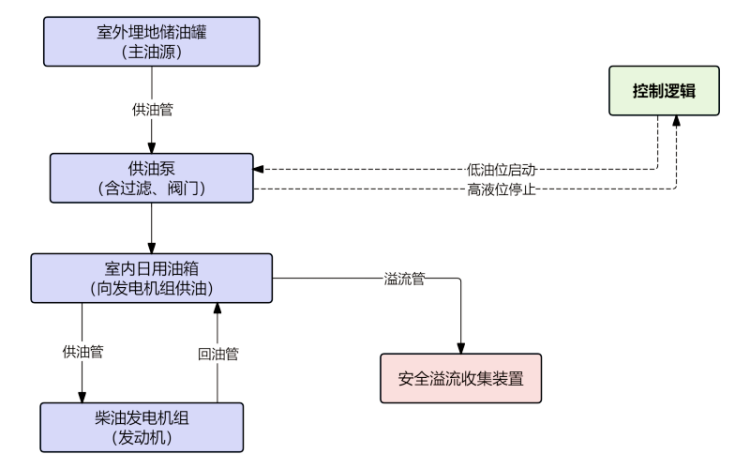

圖3 柴油發電機組供油系統控制邏輯

　　總結：數據中心柴油發電機燃油系統是保障不間斷電源可用性的最后一道物理屏障，其設計需融合防火安全、供油可靠性、自動化監控、防腐耐久及運維便利性等多重要求。本文系統梳理了從埋地主油罐、日用油箱、管路敷設、防腐保溫到自控聯鎖的全鏈條技術要求，強調了按高可用性數據中心等級實施冗余供油通道的工程實踐。各級設計、施工和運維人員應以此為基礎，結合具體項目條件，嚴格遵循引用標準中的強制性條文，并注重油品質量管理及定期演練應急排油程序，方能確保燃油系統在全生命周期內的安全、可靠運行。
