在柴油發電機組作為備用電源或主用電源的各類應用場景中，機房建設的合理性與科學性，直接決定了機組能否在關鍵時刻“拉得出、頂得上、穩得住”。一個經過精心設計的柴發機房，不僅能為機組提供良好的進排風條件、適宜的環境溫度與潔凈的空氣，還能通過配套的智能儲油與排煙系統，為發電機組的長周期安全運行構筑起堅實屏障。反之，機房設計若存在通風不良、基礎減振不到位、儲油消防不合規等先天缺陷，輕則導致機組出力下降、油耗飆升，重則引發高溫停機、機械損壞甚至火災爆炸等嚴重事故。因此，柴發機房的建設絕非簡單的“搭個房子放機器”，而是一項涉及熱力學、聲學、結構力學與消防安全的多學科系統性工程。下文將從機房總體布局、通風冷卻系統、儲油供油設施、排煙環保處理及設備基礎減振五個維度，系統解析柴發機房設計的核心要點與工程實踐。

一、機房總體布局：選址原則與空間構成

　　柴發機房的規劃必須在項目建筑方案階段便提前介入，而非等土建完工后再“見縫插針”。合理的選址與空間劃分，是后期順利運維的前提。

　1. 機房選址的基本原則

　　(1)靠近負荷中心與配變電所

　　柴發機組所發電能需通過電纜輸送至負載或變壓器，線路過長不僅增加銅材成本，更會增大電壓降與線路損耗，影響末端供電質量。因此，柴發機房應盡量靠近主要用電負荷或配變電所布置，縮短供電距離，提高系統經濟性。

　　(2)宜布置于首層、地下一層或地下二層

　　民用建筑與數據中心項目中，柴發機房常見于上述樓層。設置于地下時，必須配套便于設備進出的運輸通道、吊裝口及檢修路徑，同時需重點解決進排風道的引出問題及排煙井的豎向貫通。需特別注意的是，機房不宜設置在地下三層及以下，以防防洪、消防疏散及通風處理上的難度急劇增大。

　　(3)避開人員密集區域與敏感功能區

　　機房運行時存在噪聲、振動及廢氣排放，選址時應盡量遠離會議室、病房、住宅單元等對聲環境敏感的場所，并合理設置進排風百葉與排煙口朝向，避免廢氣倒灌至建筑內部。

　2. 機房的核心功能組成

　　一個完整的柴發機房，并非單一空間，而是由多個功能分區協同構成的系統整體，主要包括：

　　(1)主機房：安裝柴油發電機組本體、控制屏、配電柜等核心設備，是機房的主體空間，需滿足機組四周的檢修通道尺寸(一般不低于1米)及吊裝空間要求。

　　(2)進風道與排風道：為機組燃燒供氣與散熱通風提供空氣通道，是保障機組熱平衡的關鍵環節。

　　(3)儲油間：用于存放日用油箱及配套供油管路，需獨立隔開并滿足防火防爆要求。

　　(4)噴淋箱室(或水處理間)：在采用水冷方式時，用于布置熱交換器及噴淋冷卻設備。

　　(5)排煙井：將發動機燃燒廢氣從機房內引出至室外高空排放，避免對室內環境及周邊人員造成傷害。

　　(6)混凝土基礎：承載機組重量并隔離運行振動，通常與機房結構地坪脫開，形成獨立基礎。

二、機房通風系統：熱平衡與燃燒供氣的生命線

　　柴油發電機組在運行過程中，一方面需要大量新鮮空氣進入燃燒室與燃油混合燃燒，另一方面機體、排氣管及散熱器會向機房內散發大量熱量。若通風不暢，機房溫度持續升高，將直接導致機組出力下降、熱保護停機，甚至加速絕緣老化與機械磨損。

　1. 通風的核心功能目標

　　(1)滿足發動機燃燒空氣需求

　　每臺柴油機在額定功率下所需的燃燒空氣量極為可觀，一般約為機組功率(kW)的3~5倍(單位：m³/min)。若進風量不足，混合氣過濃，燃燒不充分，將導致冒黑煙、功率下降及積碳加劇。

　　(2)帶走機組輻射熱與散熱器熱風

　　機組運行中，缸體、排氣管、增壓器等表面通過熱輻射向機房放熱，同時水冷式機組的風扇會將散熱器芯處的高溫熱風直接排向機房(若未加導風罩)。這些熱量必須依靠足夠流量的冷空氣置換排出，使機房環境溫度盡可能接近室外環境溫度，一般要求機房溫升不超過5~10℃。

　2. 進排風口的設計要求

　　(1)進風口與排風口應分別布置于機組兩端

　　空氣流向應保持順暢，避免形成氣流短路(即排出的熱風立即被進風口吸入)。通常進風口設置于機組發電機端(冷端)，排風口設置于發動機端(熱端)或散熱器前方。

　　(2)進排風口凈面積必須滿足計算要求

　　通風面積應根據機組燃燒空氣量、散熱風量及允許風速綜合計算。百葉窗及防蟲網的有效通風系數一般僅為0.5~0.7，設計時應按凈面積核算，切勿以洞口毛面積替代。當受地下室空間限制，自然進排風面積無法滿足時，必須增設強制進排風風機，并設置風壓聯鎖控制，確保機組啟動前通風系統先行運行。

　　(3)排風管道應設導風罩與柔性連接

　　散熱器排風側應安裝導風罩，將熱風直接引出室外，避免熱氣在機房內循環滯留。導風罩與散熱器之間應采用柔性帆布連接，以隔離機組振動向風道傳遞。

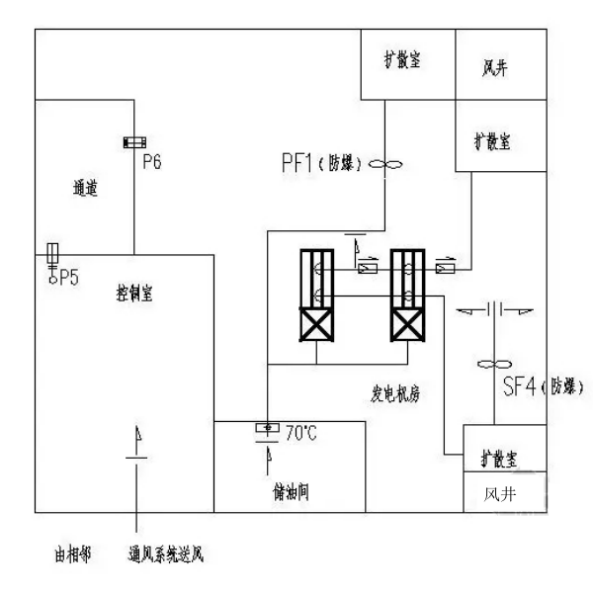

柴發機房地下通風設計施工圖

三、儲油間與供油系統：安全與連續供油的雙重保障

　　柴發機組的運行時間直接取決于燃油儲備量。儲油間的設計，既要滿足持續供油的容量需求，更要嚴格遵守防火防爆的強制性規范。

　1. 儲油間的核心安全防護功能

　　(1)防火隔離

　　儲油間必須與主機房采用耐火極限不低于3小時的防火隔墻分隔，門應采用甲級防火門并向外開啟，防止油品火災蔓延至主機房。

　　(2)防泄漏與防溢出

　　日用油箱下方應設置集油盤或防泄漏槽，容積不小于油箱容量的110%，并設置泄漏報警裝置。供回油管路應采用無縫鋼管焊接，減少法蘭連接點，降低泄漏風險。

　　(3)呼吸閥與防爆通風

　　儲油間處于相對密閉環境，柴油揮發氣體會逐漸積聚。呼吸閥的作用在于引導油箱內因溫度變化產生的油氣及時排出室外，避免內部超壓。同時，儲油間應設置獨立的防爆機械排風系統，換氣次數不低于每小時6次，排風口應上排至室外安全處，嚴禁與普通通風系統混用。

　2. 儲油設施的關鍵設置規定

　　(1)室外儲油罐容量限制

　　當燃油來源及運輸不便或機房內發電機組較多、容量較大時，宜在建筑物主體外設置儲油罐，其容量不宜大于15m³，并應設置獨立圍堰及消防設施。

　　(2)室內儲油間總量不超過1m³

　　機房內儲油間的日用燃油總儲存量不應超過1m³，這是強制性的防火底線。所有額外燃油應存儲于室外安全區域，通過油泵輸送至室內日用油箱。

　　(3)日用油箱高位布置

　　日用燃油箱宜高位布置，使出油口高于柴油機的高壓射油泵進口，有利于氣體排出和避免供油壓力不足。油箱頂部應設置帶有防火帽的通氣管，接至室外。

　　(4)油泵配置要求

　　卸油泵和供油泵可共用，但應裝設電動和手動各一臺，保證停電或電動泵故障時仍能通過手搖泵完成應急供油。油泵容量應按最大卸油量或供油量確定，并設置過載保護與干運轉保護。

　　(5)尚應符合國標GB50016的規定

　　儲油設施除滿足上述要求外，全套設計仍應嚴格遵循《建筑設計防火規范》GB50016的相關條款，包括防火間距、滅火器配置、火災報警系統等要求。

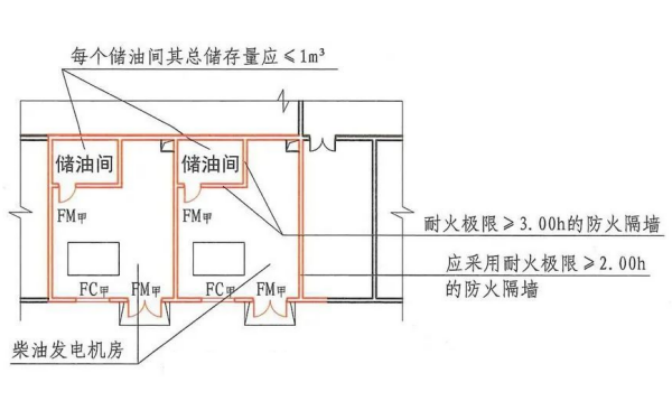

柴發機房儲油間平面示意圖

四、排煙系統：環保排放與降噪消音的關鍵路徑

　　柴油發動機燃燒后排出的廢氣含有CO、HC、NOx等有害成分，同時伴有極高的排氣溫度和脈沖噪聲。排煙系統的任務是將廢氣安全導出至室外高空，并降低排氣噪聲對環境的影響。

　1. 排煙管道的引出與防護要求

　　(1)所有戶內機組必須通過不泄漏的排煙管引出

　　排煙管應從增壓器出口經柔性波紋管連接至消聲器，再垂直向上穿出屋面或側墻。管道全程需采用雙層不銹鋼或碳鋼加保溫隔熱層，防止高溫燙傷人員及引燃附近易燃物。穿墻或穿樓板處應設置防火套管。

　　(2)排煙口高度與朝向

　　排氣煙囪出口應高出屋面或周圍建筑物一定高度(通常不低于3米)，并設置防雨帽，使廢氣在大氣中迅速擴散稀釋，避免對行人及進風口造成污染。煙氣排放方向應避開人員活動區域及新風入口。

　2. 消聲降噪的工程處理

　　(1)工業型與住宅型消聲器組合

　　僅靠發動機自帶的工業消聲器往往不能滿足環保要求，應在排煙管路中串聯二級或三級阻抗復合式消聲器，將排氣噪聲降至相應標準(如晝間不超過60dB(A))。消聲器應固定在承重支架上，不得將重量壓在增壓器上。

　　(2)杜絕排煙管泄漏

　　所有法蘭接口應使用耐高溫密封墊片，焊接處需進行無損檢測。泄漏不僅會造成噪聲超標，還可能導致煙氣倒灌至機房，嚴重威脅運維人員健康。

五、設備基礎：減振隔離與承載穩定的技術底座

　　柴油發電機組屬于往復式旋轉機械，其運行中產生的周期激振力十分顯著?；A設計的優劣，直接關系到機組對中精度、連接件壽命以及鄰近建筑結構的安全。

　1. 基礎的三項核心作用

　　(1)承載所有靜態與動態重量

　　基礎需承受發電機組本體、發電機、公共底架、散熱器、排煙消聲器及附屬水箱等全部重量，總載荷通常為機組凈重的3~5倍(含混凝土基礎塊)。基礎底部應有足夠的承載力，避免不均勻沉降。

　　(2)吸收機組不平衡力，保持安裝對中

　　曲軸旋轉、活塞往復運動產生的不平衡力矩，會傳遞至底架及基礎。足夠剛度的質量基礎可有效吸收這些動態力，保持發動機曲軸與發電機轉子之間的同心度及氣隙穩定，避免軸承偏磨和聯軸器過早損壞。

　　(3)隔離振動傳遞，保護周邊結構

　　在機組與基礎之間、基礎與周圍地坪之間設置減振器(彈簧減振器或橡膠減振墊)及隔振溝，將振動能量大幅衰減，防止通過樓板、墻體傳導至建筑物其他區域，避免引起結構共振和低頻噪聲擾民。

　2. 基礎施工的關鍵要點

　　(1)獨立基礎不應與機房混凝土地坪剛性相連

　　基礎四周應設置寬度不小于20mm的隔振縫，填充柔性材料，使基礎在振動時不會帶動地坪或墻體產生二次輻射噪聲。

　　(2)預留地腳螺栓孔及二次灌漿層

　　基礎澆筑時應按機組安裝圖準確預埋地腳螺栓孔或錨板，機組就位并調平后，采用高強無收縮灌漿料進行二次灌漿，確保螺栓緊固力均勻傳遞至基礎。

　　(3)基礎頂部水平度控制

　　預埋鋼板或基礎頂面的水平度應控制在每米1mm以內，否則機組底架的扭轉變形將影響主軸對中精度，運行數小時后可能出現軸承過熱或發電機定轉子掃膛風險。

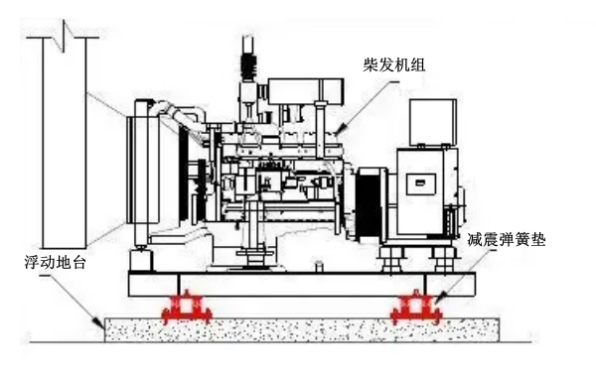

柴油發電機組浮動地臺安裝圖

總結：

　　柴發機房絕非“鐵皮棚子加臺機器”的粗放組合，而是一個由熱力循環、流體輸送、消防安全、振動控制與環保排放等多專業交織的精密系統。進風口少一尺，可能讓機組在酷夏中高溫降容;儲油間缺一道防火隔墻，可能在毫厘之間釀成不可挽回的損失;基礎減振漏一道縫，可能讓整棟樓的靜謐環境毀于一旦。每一項規范背后，都是無數次試驗與事故教訓凝結成的經驗法則。對于業主、設計院與施工方而言，將機房設計擺在與機組選型同等重要的位置，嚴格按照國標規范與廠家要求進行精細化設計與施工，才是對發電機組資產價值與運行可靠性的最大尊重。唯有如此，當市電意外中斷的那一刻，柴發機組方能如約轟鳴，以澎湃動力守護每一份關鍵的用電需求——而這，正是機房設計所有匠心努力的最高回報。
