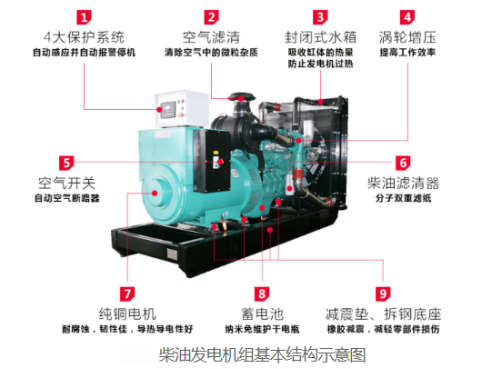

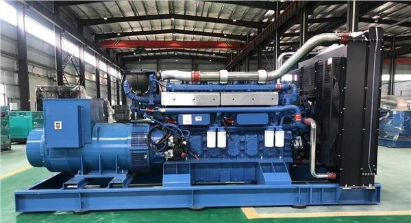

柴油發電機組的各子系統協同工作，才能確保發電機組安全、穩定、高效地運行。理解這些子系統的獨立功能與相互依賴關系，是進行高效故障排查的基礎。系統分布如下圖所示。

　　以下是各核心子系統的詳細功能分解：

　　1、燃油系統——“消化系統”

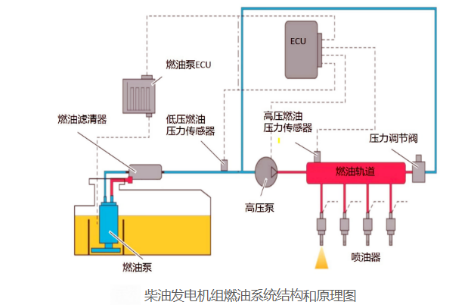

　　其功能是存儲、過濾、輸送柴油，并按精確的時刻、量和霧化狀態噴入氣缸，原理如下圖所示。

　　關鍵部件與流程如下：

　  　(1)燃油箱：儲存柴油。

　  　(2)輸油泵：將柴油從油箱吸出，輸送到噴油泵。

　  　(3)燃油濾清器：過濾柴油中的水分和雜質，保護精密的噴油泵和噴油嘴。

　  　(4)噴油泵：精確計量柴油，并產生高壓。

　  　(5)噴油嘴：將高壓柴油霧化成極細的油霧，噴入氣缸，使其與壓縮空氣充分混合并自燃。

　　2、進排氣系統——“呼吸系統”

　　其功能是為燃燒提供足量潔凈的空氣，并將燃燒后的廢氣排出，同時可回收廢氣能量。關鍵部件與流程如下：

　  　(1)空氣濾清器：過濾進入發動機的空氣中的灰塵、沙粒，保護氣缸和活塞。

　  　(2)渦輪增壓器：利用排出的廢氣能量驅動渦輪，帶動壓氣機將空氣壓縮后送入氣缸，大幅提高進氣量和功率。

　  　(3)中冷器：冷卻被增壓器壓縮后變熱的空氣，增加空氣密度，進一步提高燃燒效率。

　  　(4)排氣歧管/消音器：匯集并引導廢氣排出，降低排氣噪音和火花。

　　3、冷卻系統——“體溫調節系統”

　　其功能是帶走發動機運行時產生的多余熱量，使其保持在最佳工作溫度(通常80-95℃)，防止過熱損壞。關鍵部件與功能如下：

　  　(1)冷卻水泵：強制冷卻液(防凍液或水)在發動機水套和散熱器之間循環。

　  　(2)散熱器(水箱)：通過風扇和散熱翅片，將冷卻液中的熱量散發到空氣中。

　  　(3)節溫器：自動閥門。冷車時關閉，讓冷卻液只在發動機內循環(小循環)快速升溫;達到工作溫度后打開，讓冷卻液流向散熱器(大循環)散熱。

　  　(4)風扇：強制空氣流過散熱器，增強散熱效果。

　　4、潤滑系統——“血液循環系統”

　　其功能是向發動機內部所有運動部件(曲軸、連桿、活塞、凸輪軸等)供給足量清潔的機油，形成油膜。四大作用如下：

　　  (1)潤滑：減少金屬部件的直接接觸和摩擦磨損。

　  　(2)冷卻：機油流過部件時帶走部分熱量。

　  　(3)清潔：沖刷并帶走磨損產生的金屬微粒和積碳，由機油濾清器過濾。

　  　(4)密封：在活塞環與氣缸壁之間形成油膜，幫助密封燃氣。

　  　(5)防銹：隔絕金屬與空氣、水分。

　　5、啟動與電氣系統——“神經系統與起搏器”

　　其功能是提供初始動力啟動發動機，并為控制、監測和外部輔助設備供電。關鍵部件如下：

　  　(1)蓄電池：儲存電能，為啟動馬達和控制系統供電。

　　  (2)啟動馬達：大功率直流電動機。通電后驅動發動機飛輪旋轉，帶動曲軸啟動。

　　  (3)充電發電機(或外接充電器)：發動機運轉后，給蓄電池充電，并維持控制系統用電。

　  　(4)控制面板電源：為控制器、傳感器、儀表提供穩定電源。

　　6、控制系統——“大腦與指揮部”

　　其功能是自動/手動控制發電機組的啟停、監測運行參數、分配負載，并提供全面的故障保護和報警。具體功能如下：

　  　(1)自動控制：根據市電狀態(對于備用發電機組)自動啟動、停機、切換負載。

　　  (2)參數監測：實時顯示電壓、電流、頻率、水溫、油壓、轉速、運行小時數等。

　　  (3)保護停機：當出現低油壓、高水溫、超速、過載、啟動失敗等故障時，自動停機并發出聲光報警。

　  　(4)遠程通信：通過RS485、以太網等接口，將發電機組狀態發送到監控中心。

　　7、電壓調節系統——“穩壓器”

　　其功能是穩定發電機的輸出電壓，不隨發動機轉速波動和負載變化而變化。核心部件是自動電壓調節器(AVR)，工作原理如下：

　　AVR采樣輸出電壓→與設定值比較→如有偏差，立即調整勵磁電流→改變發電機轉子的磁場強度→使定子輸出的電壓迅速恢復到額定值。

　　8、排氣與降噪系統——“凈化與靜音系統”

　　其功能是引導廢氣安全排出室外，降低噪音和排放污染。關鍵部件如下：

　  　(1)排煙管：連接發動機排氣口，將廢氣引到室外高處。

　  　(2)工業消音器：內部有隔板和吸音材料，降低排氣脈沖噪音。

　　  (3)波紋管：柔性連接，吸收發動機振動，防止排煙管斷裂。

　  　(4)靜音罩(靜音型發電機組)：包裹整個發電機組的金屬外殼，內貼吸音棉，可降低整體噪音20-30分貝。
