本文將為您系統闡述柴油發電機轉速測量的四大核心目的(頻率穩定、安全保護、負載匹配、故障預警)，詳解離心式轉速表和數字式轉速表(含磁電式傳感器)的工作原理與適用特點，并涵蓋磁電式、光電式、霍爾效應傳感器的選型原則及安裝間隙、屏蔽接地等關鍵操作規范，為現場測試人員提供從理論到工程落地的完整技術指導。

一、轉速測量的核心目的與工程意義

　　轉速測量是柴油發電機最基本的測試項目之一。每一臺柴油發電機的儀表盤上都安裝有轉速表用以隨時檢測柴油發電機軸的平均轉速。當計算柴油發電機輸出軸的功率時，還需精確測定平均轉速;在某些情況下，還需要測定瞬時轉速以及記錄轉速的瞬時波動值。因此轉速測量已成為柴油發電機必不可少的測量項目之一。

　1. 首要目的：保證輸出頻率(Hz)穩定

　　這是“電網”的根本要求。發電機輸出的交流電頻率(我國市電標準為50Hz)與轉速嚴格對應(頻率 = 極對數 × 轉速 / 60)。測量轉速的核心任務，就是通過電子調速器實時調整油門，把轉速死死鎖定在額定值(如1500轉/分@50Hz)。轉速一旦漂移，頻率就會波動，輕則導致燈光閃爍、電腦重啟，重則燒毀精密醫療設備或工業變頻器。頻率偏差超過±0.5Hz即視為不合格供電，對于數據中心、醫院手術室等關鍵場所，頻率穩定是絕對剛性要求。

　2. 核心目的：避免“飛車”和“憋停”事故(安全紅線)

　　轉速是機組最危險的“生命體征”。測量系統會設置超速保護和低速保護兩條紅線。

　　(1)超速(飛車)：當調速器失靈或噴油泵卡死時，轉速會急劇飆升，可能導致連桿斷裂、飛輪甩出，造成機毀人亡。測量轉速就是為了在到達極限值時(如超速15%)立刻切斷油路或進氣，緊急停機。超速保護動作時間通常要求在100ms以內。

　　(2)低速(欠速)：當負載過重導致轉速掉到保護值以下(如低于1350轉/分)，說明機組已“帶不動”了，必須立即卸載或停機，否則發動機會因潤滑不良而嚴重拉缸。欠速運行時，機油泵供油壓力不足，軸瓦處于邊界潤滑甚至干摩擦狀態。

　3. 內在目的：智能匹配負載功率(經濟性考量)

　　通過監測轉速的瞬時變化率，系統能提前預判負載增減。比如大電機啟動瞬間轉速會驟降，測量系統捕捉到這個趨勢后，會提前加大供油，防止電壓大幅塌陷。同時，在并機運行時，多臺機組必須依靠轉速信號來均分負載，確保每臺都工作在最佳油耗區間(通常為額定功率的70%～80%)。

　4. 預防性目的：預警機械早期故障

　　轉速波動的波形里藏著機械狀況。如果傳感器檢測到轉速在每個工作循環中都有不均勻的“抖動”，往往預示著某個氣缸工作不良(如噴油嘴堵塞)、氣門間隙異常或聯軸器磨損。通過頻譜分析轉速信號，可以在故障發展初期就定位問題氣缸，比單純聽聲音更精準，能提前安排維修。

　5. 特別提醒：帶載測量才是關鍵

　　很多人以為電壓表穩了轉速就準，其實不對。電壓取決于勵磁系統，轉速取決于調速器。電壓正常不代表轉速正常(尤其在電子調速器故障時)。因此，必須觀察機組帶載50%～75%時的實際轉速，空載時的數值參考意義不大——空載下調速器工作壓力小，即使有輕微偏差也不易察覺，帶載后才暴露真實調速性能。

二、轉速測量方法

　1. 離心式轉速表

　　離心式轉速表測出的轉速是柴油發電機的平均轉速，所謂平均轉速是指在某一時間間隔內轉速的平均值。通常所說的柴油發電機轉速測量多是指在某一穩定工況下的平均轉速。

　　(1)工作原理：利用旋轉質量的離心力與旋轉角速度(即轉速)成比例的原理制成。質量較大的重環安裝在旋轉軸上，當軸旋轉時，重環隨著軸旋轉的同時在離心力作用下圍繞自身軸向垂直于軸的方向偏轉，增大與軸之間的夾角，直到扭力彈簧產生的恢復力使離心力重新得到平衡為止。重環的偏轉角大小與軸的轉速成比例，通過杠桿機構和扇形齒輪驅動指針指示出相應的轉速。刻度盤以轉/分進行刻度。

　　(2)特點與適用場景：結構簡單、無需電源、堅固耐用，適用于現場粗略測量和儀表盤指示，但精度較低(通常為±2%～±5%)，且只能測量平均轉速，無法記錄瞬態波動。

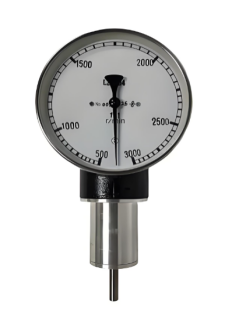

　　圖1 離心式轉速表

　2. 數字式轉速表

　　數字式轉速表具有相當高的測量精度，可直接進行數字顯示并可輸出數字信息，當與打印機和電子計算機配合使用時，還可實現轉速的自動記錄及數據處理。目前數字轉速表正在得到越來越廣泛的應用。

　　(1)系統組成：數字式轉速表由測速傳感器和電子計數器組成。

　　(2)磁電式測速傳感器：由磁頭和以導磁材料制成的齒輪組成。齒輪固定安裝在被測軸上。磁頭由永久磁鐵和繞在它上面的感應線圈組成，通常安裝在固定架上。磁頭與旋轉輪齒尖之間應保持很小的間隙(通常小于1毫米)。旋轉輪隨被測軸轉動，每當齒尖轉過磁頭的瞬時，根據電磁感應原理，磁頭線圈便產生一個感應電動勢，輸出一個電脈沖信號。旋轉輪上的齒數常為60個齒，因此當旋轉輪每旋轉一轉時，磁頭產生60個電脈沖信號，電子計數器通過對脈沖信號的計數和計時換算得到精確轉速值。

　　(3)特點與適用場景：精度高(可達±0.1%或更高)，可測量平均轉速和瞬時轉速，能輸出數字信號供數據采集系統記錄分析。配合光電傳感器(在旋轉軸上粘貼反光標記)可用于非接觸式測量，適用于精密測試、故障診斷和并機控制等高級應用場景。

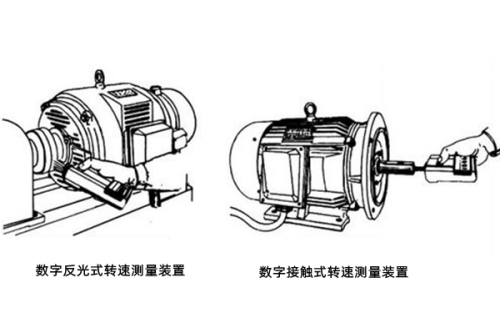

　　圖2 數字式轉速表測量方法

三、轉速測量傳感器選型與現場安裝要點

　1. 常見轉速傳感器的類型與選型原則

　　(1)磁電式傳感器：利用電磁感應原理，無需外部供電，輸出為交流電壓信號，抗干擾能力中等。適用于有現成測速齒輪的柴油機飛輪或凸輪軸端，典型安裝間隙0.5～1.2mm。優點是結構簡單、價格低廉;缺點是輸出信號幅值隨轉速變化(低速時信號微弱)，不適用于超低速測量。

　　(2)霍爾效應傳感器：需要外部供電(通常DC5～24V)，輸出為方波脈沖信號，抗干擾能力強，低速性能好。適用于需要測量極低轉速(如盤車轉速)或啟動瞬間轉速的場合。安裝時須注意磁鋼極性方向。

　　(3)光電式傳感器：利用光反射或光柵原理，非接觸測量，精度高，響應快。適用于實驗室精密測試和臨時性轉速測量(在軸端粘貼反光標記即可)。缺點是易受油污、灰塵干擾，不適用于臟污環境下的長期安裝。

　　(4)選型對照速查：固定安裝、環境臟污且已有測速齒輪的場合，首選磁電式;需測量極低轉速或啟動瞬間轉速的場合，首選霍爾效應式;實驗室精密測試或臨時檢測的場合，首選光電式(反射型)。

　2. 傳感器安裝的關鍵操作規范

　　(1)安裝間隙控制(磁電式)：磁頭與測速齒輪齒頂之間的間隙應控制在0.5～1.2mm范圍內。間隙過小可能導致高速旋轉時磁頭與齒輪碰撞損壞;間隙過大則信號幅值下降，低速時可能丟失脈沖。建議使用塞尺或?qū)Ｓ瞄g隙規在齒輪多個齒位進行測量確認。

　　(2)屏蔽接地(磁電式)：磁電式傳感器輸出的信號幅值通常為幾毫伏至幾十伏(隨轉速變化)，屬于微弱信號，極易受電磁干擾。信號線必須使用屏蔽雙絞線，屏蔽層在控制器端單點接地(接傳感器信號地或控制器指定接地端)，嚴禁兩端接地形成地環路。信號線應遠離高壓電源線和勵磁電纜(間距不小于100mm)。

　　(3)光電傳感器的安裝與防護：反射型光電傳感器與反光標記之間的角度和距離須嚴格按傳感器說明書設定(通常距離10～30mm，角度垂直±10°以內)。反光標記面積不小于10mm×10mm，粘貼在軸端或聯軸器表面。傳感器鏡頭須定期清潔，防止油霧遮擋影響信號。

　　(4)接線極性確認(霍爾傳感器)：霍爾效應傳感器有電源正、電源負和信號輸出三根引線。電源極性接反會燒毀傳感器內部電路。安裝前須用萬用表確認供電電壓與傳感器標稱電壓一致(通常為DC5V、12V或24V)，接線完成后先通電檢測輸出信號正常后再固定傳感器支架。

　　結語：轉速測量直接決定頻率穩定(50Hz對應1500r/min±0.5Hz誤差)、超速保護(超限15%須100ms斷油)和欠速保護(低于1350r/min拉缸風險)。離心式轉速表精度±2%～5%，僅測平均轉速;數字式精度±0.1%，支持瞬時波動。傳感器選型：有齒輪用磁電式(間隙0.5～1.2mm)，需低速測量用霍爾，臨時精密用光電。磁電式信號線屏蔽層須控制器端單點接地，遠離高壓線(≥100mm)。帶載50%～75%測量才真實反映調速性能，空載讀數參考意義有限。規范安裝是獲取可靠轉速信號的前提。
