機油泵是柴油發電機潤滑系統的核心部件，其功能是將機油從油底殼吸入并通過管路輸送至發動機各潤滑部位，確保各部位獲得良好潤滑，減少摩擦損失，延長發動機使用壽命。

一、機油泵齒輪斷裂原因分析

　　機油泵齒輪斷裂的原因涉及設計、制造、安裝、使用和維護等多個環節，具體可歸納為以下六個方面。

　1. 設計參數不合理

　　齒輪模數是決定齒根彎曲強度的關鍵設計參數。若設計時選用的齒輪模數偏小，齒根彎曲應力將接近或處于材料許用應力的臨界值，安全裕度不足。隨著柴油機使用年限的增加(如產量提高、柴油機老化導致磨損間隙增大、產品工況變更等)，實際負荷較原設計值增大時，齒根應力將超過疲勞極限，導致輪齒折斷。此外，齒數、壓力角、齒寬系數等參數選擇不當同樣會影響齒輪的承載能力。

　2. 齒輪加工精度和安裝精度不足

　　齒輪的加工精度(包括齒形誤差、齒向誤差、齒距偏差等)和安裝精度(包括同軸度、平行度、軸承間隙等)直接影響齒輪副的嚙合質量。例如，支承該齒輪的軸承因一側磨損導致徑向間隙增大，會引起輪齒嚴重偏載——載荷集中于齒寬的一端，使該區域接觸應力遠超材料疲勞極限，率先出現點蝕;點蝕擴展后，次表層微裂紋連接成片產生剝落，形成應力集中源;在持續循環應力作用下，最終在剝落坑處萌生彎曲疲勞裂紋，導致輪齒從偏載側向另一側逐漸擴展斷裂。

　3. 材料及熱處理方式選擇不當

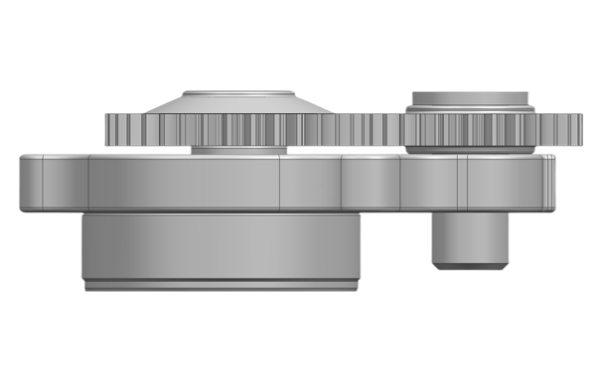

　　不同材料的強度、韌性、抗沖擊性差異顯著，質量優質的機油泵外觀如下圖所示。優質合金鋼(如20CrMnTi、20CrNiMo)的接觸疲勞強度和彎曲疲勞強度均優于普通碳鋼和一般合金鋼。同一種材料，熱處理工藝不同，其力學性能也大相徑庭。滲碳淬火齒輪的表面硬度高(可達58～62 HRC)、心部韌性好，其彎曲強度和接觸強度明顯優于調質齒輪和一般淬火齒輪。若材料選擇不當或熱處理工藝達不到設計要求(如心部硬度偏低、滲碳層過薄或脫碳)，將嚴重降低齒輪的抗折斷能力。

　4. 加工過程中產生的隱患

　　對于滲碳淬火后的大直徑齒輪，為消除熱處理變形須采用磨齒加工。在磨削過程中，若砂輪硬度、粒度、磨削厚度、進給速度、冷卻液等工藝參數選擇不當，可能產生不易觀察到的細微磨削裂紋。熱處理過程中若加熱或冷卻不當，也會產生淬火微裂紋和殘余應力。磨削裂紋與淬火裂紋在形態上有明顯區別：磨削裂紋細而淺(深度一般為0.05～0.4 mm，個別可達0.8 mm)，方向與砂輪顆粒運動方向大致垂直，數量不一，且裂紋周圍常伴有灰火色及發藍變色(磨削熱致氧化色);淬火裂紋則較深、較寬，呈不規則分布。

　5. 使用與維修不當

　　新齒輪傳動存在一個跑合(磨合)期。由于制造及裝配存在公差，齒面表面存在微觀凹凸不平，初始接觸面積小，單位面積受力大，因而在初期運轉階段會出現較明顯的跑合磨損。隨著運轉時間增加，實際接觸面積增大，單位應力減小，潤滑條件改善，跑合磨損趨于消失。這一過程是齒輪傳動必經的正常歷程，跑合愈好，嚙合愈理想。

　　跑合時間長短與較硬齒面的粗糙度有關——粗糙度越大，跑合時間越長。因此設計時要求較硬齒面具有較低的粗糙度值。關鍵誤區在于：若在跑合期即投入高速滿負荷運行，將加劇磨損并產生大量磨屑，形成磨粒磨損，破壞齒廓形狀、減薄齒厚，嚴重時可直接導致輪齒折斷。此外，跑合過程中若不按規定更換潤滑油，積累的磨屑將加速后續磨損。

　6. 潤滑不當

　　機油泵齒輪傳動須始終保持良好的潤滑條件。若潤滑油粘度選擇不當(過大則流動性差、散熱不良;過小則油膜強度不足)，潤滑油膜不易形成，會導致邊界潤滑甚至干摩擦。另外，若潤滑油不定期更換，機油中積聚的金屬磨屑和灰塵將形成磨粒磨損介質，加速齒面磨損。嚴重磨損會改變齒廓幾何形狀，增加動載荷和應力集中，最終導致輪齒折斷。

二、預防措施

　　基于上述斷裂原因分析，應從設計、制造、安裝、使用和維護各環節采取系統性的預防措施：

　1. 合理確定設計參數

　　在進行齒輪參數優化設計時，為提高齒輪的彎曲強度，在條件許可的范圍內應優先選用較大的齒輪模數。同時，應充分考慮柴油機在使用過程中因產量提高、老化、工況變更等因素導致的負荷增量，確保安全系數大于臨界值。必要時可采用變位齒輪或斜齒傳動以改善齒根應力分布。

　2. 提高加工精度與安裝精度

　　增大齒根過渡圓角的曲率半徑(通常建議r≥0.38mr≥0.38m)，消除該處的加工刀痕和尖角，以降低應力集中系數。嚴格控制齒形、齒向和齒距累積誤差。提高軸和軸承的支承剛度，嚴格保證安裝同軸度和齒輪副的平行度，避免偏載。對重要齒輪應進行齒面接觸斑點檢查，確保接觸印痕位于齒寬中部。

　3. 合理選擇材料與熱處理工藝

　　根據機油泵的工作載荷和轉速合理選材，優先選用滲碳淬火齒輪鋼。嚴格控制熱處理工藝參數，避免脫碳、過燒和淬火裂紋的產生。對磨削加工應正確選擇砂輪的材質、硬度和磨削工藝參數(如進給量、切削速度、冷卻液流量與壓力)，避免產生磨削燒傷和磨削裂紋。磨削后應進行磁粉探傷或著色探傷，檢查表面裂紋。

　4. 正確使用與規范維護

　　(1)跑合期規范：新更換的機油泵齒輪須按規定的跑合規范運行——初期以低轉速、低負荷運轉，逐步加載，跑合結束后應徹底更換潤滑油和濾清器，清除跑合產生的金屬磨屑。

　　(2)潤滑油管理：選擇符合發動機制造商規定粘度等級和質量等級(如CF-4、CH-4、CI-4等)的潤滑油，并按保養周期(通常250～500小時)定期更換機油和濾清器。

　　(3)運行監控：定期檢查機油壓力和機油溫度，若發現壓力持續偏低或波動異常，應及時排查機油泵和潤滑系統。避免頻繁啟停和超速超負荷運行。

　　(4)定期檢查：在大修或保養時拆檢機油泵，檢查齒輪齒面有無點蝕、磨損、膠合及裂紋，測量齒輪側隙和端隙，若接近或超過磨損極限應更換齒輪或機油泵總成。
