本文將為您系統闡述柴油發電機實驗中燃油消耗量和空氣流量的主要測定方法。重點介紹定容積法、自動稱重式油耗測量儀的工作原理與操作方式，以及雙紐線節流器在增壓柴油機空氣流量測量中的應用優勢與計算公式。文章為實驗測試人員提供從傳統容積法到現代智能儀表的完整技術參考。

一、燃油消耗量測定的基本概念與意義

　　在柴油發電機實驗中，為了評價發動機的經濟性，須用實驗的方法來測定燃料消耗量、滑油消耗量;當進行熱平衡實驗時還需要測定冷卻水和潤滑油的流量以及空氣流量和煙氣流量;而為了研究燃燒室內混合氣的形成和換氣過程的完善程度還需要測定氣缸內氣體的流速和流場的分布情況。其中，燃油消耗量是衡量柴油發電機經濟性能的核心指標，其測定方法的準確性和可靠性直接影響實驗結果的有效性。

　1. 燃油消耗量的定義與計算公式

　　發動機的單位有效燃油消耗量ge是指發動機軸輸出每一馬力小時的有效功所消耗的燃油量，計算公式為：

　　ge = G / (t × Ne)

　　式中：G——消耗的燃油量，單位為公斤;t——消耗重量為G公斤燃油的時間間隔，單位為小時;Ne——在消耗重量為G公斤燃油的工況下發動機的有效功率，單位為馬力。

　　(1)測定要素：燃油消耗量的測定通常是指測定燃油的消耗量G和時間間隔t兩個基本要素。按其測量原理可分為定容積法、定重量法、質量法以及流量計法等。目前已實現了數字化與自動化測量。

　　(2)經濟性評價指標：單位有效燃油消耗量ge越低，表明發動機的熱效率越高、經濟性越好。該指標是柴油發電機選型、工況優化和維護評估的重要參考依據。

　2. 油耗檢測方法的分類

　　油耗檢測方法從原理上可分為化學法和物理法兩大類。化學法以碳平衡法為代表，通過分析排氣中的碳含量反推燃油消耗量;物理法則以容積法和稱重法為代表，直接測量燃油的體積或質量變化。其中物理法因其直觀性和高精度，在臺架實驗中應用最為廣泛。

二、定容積法測量原理與裝置

　1. 定容積法的測量原理

　　定容積法是傳統的燃油消耗量測定方法，其原理是測量消耗一定容積Vt的燃料所需要的時間間隔t，然后求得燃料消耗量Gt，計算公式為：

　　Gt = (Vt × γ) / t

　　式中：Vt——所消耗的燃油容積，單位為升;γ——燃料比重，單位為公斤力/升;t——測得的時間間隔，單位為秒。

　　(1)測量精度的影響因素：定容積法的測量精度取決于容積標定的準確性和時間測量的精確度。為提高精度，測量時通常要求消耗容積的起始和結束刻度線均刻于細頸管處，以減小液面判讀誤差。

　　(2)適用場景：定容積法設備簡單、操作方便，適用于對精度要求較高的臺架實驗中，尤其適用于柴油機因無需擔心揮發性誤差的工況。

　2. 定容積式燃油消耗測量儀的結構與工作方式

　　(1)基本結構與切換原理：如圖1所示。定容積式油耗儀的核心切換機構為三通旋塞。當將三通旋塞置于“測量”位置時，日用油箱的油路被切斷，發動機改由測量腔供油。只要測得發動機消耗一定容積燃油Vt所經歷的時間間隔t，便可求得燃油消耗量。

　　(2)細頸管設計：測量容積A、B、C之間均以細頸管相連接。為了提高測量精度，將標志測量容積起始與結束的刻度線均刻于細頸管處。細頸管的內徑通常為6毫米，測量液面高度的精度可達1毫米，而對應的容積變化精度可達0.03毫升以下，能夠滿足高精度油耗測量的需求。

　　(3)操作步驟：先將測量腔充滿燃油至起始刻度線，啟動計時;當液面下降至結束刻度線時停止計時。重復測量多次取平均值，以消除隨機誤差。

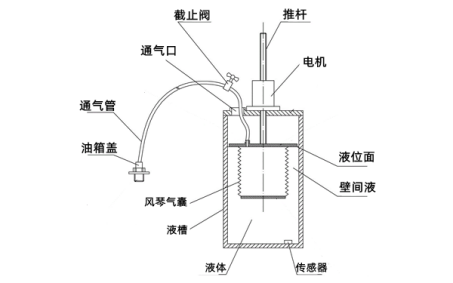

　　圖1 柴油機定容積式油耗檢測裝置

三、自動油耗測量儀的工作原理與應用

　1. 自動油耗儀的基本原理與特點

　　(1)稱重法原理：該油耗儀是一種專門用于柴油發電機燃油消耗率自動精密計量的智能儀表。油耗儀基于稱重法的原理，應用先進的單片機技術對數字信號進行處理，獲得高精度的數據。

　　(2)關鍵部件與密封結構：油路的切換采用德國進口電磁閥，以確保高可靠性。油杯管路采用全密封結構，特別適用于揮發性較強的汽油測量;柴油機則采用開口油杯結構，以適應柴油的物理特性。

　　(3)智能化優勢：與傳統的定容積法和定重量法相比，自動油耗儀可實現連續測量、自動數據記錄和實時顯示，大大減輕了人工操作負擔，并消除了人為讀數誤差。

　2. 油耗儀的工作方式與流程

　　(1)定時方式：在規定的時間T內，測出二次重量差ΔW，就可以折算出油耗量。該方式適用于長時間穩態工況下的連續測量。

　　(2)定重方式：在規定的重量W內，測出時間差ΔT，也可以折算出油耗量。該方式適用于需要精確控制測量時長的實驗場景。

　　(3)循環工作過程：如圖2所示。當油耗儀接通電源后，電磁閥接通開始向油杯充油，同時向發動機供油。當充油至上限液位時關閉電磁閥，此時油杯開始向發動機供油并進入測量階段。當油位降至下限液位時，電磁閥重新打開繼續充油，依次循環。這種“充油—測量—再充油”的循環模式保證了發動機供油的連續性，同時實現了分段精確稱量。

　　圖2 自動油耗測量儀的工作原理圖

四、雙紐線節流器在空氣流量測量中的應用

　　空氣流量是評價柴油發電機換氣過程和增壓匹配的重要參數。標準孔板流量計因壓力損失較大會影響增壓柴油機的正常工作，因此在實際測試中多采用雙紐線節流器。

　1. 雙紐線節流器的結構特點與優勢

　　(1)幾何結構：雙紐線節流器的進口部分輪廓線的形狀為雙紐線，出口部分為圓柱形直管。這種流線型設計使其具有流場均勻、流量系數大、壓力損失小的突出優點。

　　(2)應用優勢：相比標準孔板流量計，雙紐線節流器結構簡單、制造容易，特別適用于測量增壓柴油機的空氣流量——其較小的壓力損失不會對增壓器的正常工作產生明顯干擾，因此在發動機測試領域獲得了廣泛應用。

　2. 測量原理與流量計算公式

　　雙紐線節流器屬于節流式流量裝置，直接從周圍大氣吸取空氣。假定周圍大氣壓力為Pa、距進口處相當距離時空氣流速為零。當空氣進入雙紐線節流器時，由于流束收縮使流速增加、壓力降低，根據一元流動的能量方程和連續方程可推導出流量基本方程：

　　M = α × ε × Ao × (2 × ρ × Δp)^½(公斤/秒)

　　式中：M——質量流量;Ao——圓柱形直管部分的截面積;Δp——圓柱形直管部分壓力與大氣壓力之差;ρ——周圍環境大氣密度;α——流量系數;ε——膨脹系數。

　3. 流量系數與膨脹系數的修正

　　(1)流量系數α：由于流體的粘性，在雙紐線節流器近壁處產生附面層將使流速降低、流量減小，因此引入流量系數α進行流量修正。α值取決于附面層的厚度。由于空氣的粘度低、附面層厚度小，因此流量系數通常在0.99左右，接近于1。

　　(2)膨脹系數ε：由于流體是從無窮大空間(周圍環境大氣)收縮到有限的雙紐線節流器截面，壓力降低、密度便減小，因此需進行流量修正，引入膨脹系數ε。當周圍大氣壓差在Δp = 1000～10000帕(相當于100～1000毫米水柱)范圍內時，ε = 0.999～0.949，具體取值需根據實際壓差查表或計算確定。

　　(3)測量注意事項：使用雙紐線節流器測量空氣流量時，應確保進口處無渦流和擾動，測量截面上的壓力取壓點應設置在圓柱形直管段的合適位置，以保證Δp的準確測量。同時，應記錄環境大氣壓力和溫度，以便對空氣密度ρ進行精確計算。

　　結語：柴油發電機實驗中，燃油消耗量和空氣流量的精確測定是評價發動機經濟性和換氣性能的基礎。燃油消耗量的測定方法包括定容積法和自動稱重法——定容積法通過測量消耗一定容積燃油所需時間來計算油耗量，其細頸管設計可使容積變化精度達0.03毫升以下;自動油耗測量儀基于稱重原理結合單片機技術，通過電磁閥控制的循環充油—測量模式，實現了油耗量的連續自動精密計量。空氣流量測量方面，雙紐線節流器憑借其流場均勻、壓力損失小的優勢，成為增壓柴油機空氣流量測量的優選方案，其流量計算需綜合考慮流量系數(約0.99)和膨脹系數(0.949～0.999)的修正。實驗人員應根據具體測試需求和設備條件選擇合適的測量方法，并嚴格控制環境參數和操作規程，以確保實驗數據的準確性和可重復性。隨著測試技術的不斷發展，數字化、自動化的智能測量儀表正在逐步取代傳統手動方法，為柴油發電機性能評價提供更高效、更精準的技術手段。
