滅磁是發電機或發電機-變壓器組在故障跳閘時，迅速將勵磁繞組中的磁場能量降至最低的關鍵保護操作，旨在限制故障持續造成的設備損壞。由于勵磁繞組為大電感元件，突然斷開會產生危及絕緣的高壓，工程上采用在斷開勵磁電源的同時接入放電電阻或非線性電阻的方式，使磁場儲能安全耗散。

一、 四種典型滅磁方法的原理與特點

　1. 線性放電電阻滅磁

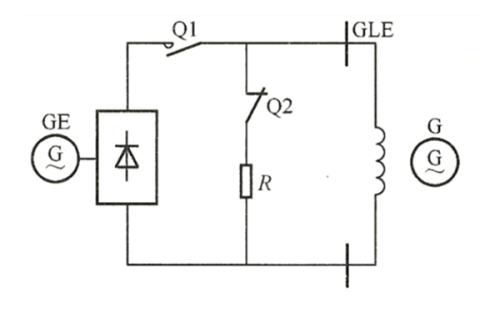

　　線性放電電阻滅磁是最基本、應用最廣泛的傳統方案，其接線如圖1所示。正常運行時，滅磁開關Q合閘：主觸頭Q1閉合，勵磁電源正常向轉子供電;輔助觸頭Q2斷開，滅磁電阻RR與勵磁繞組斷開。

　　滅磁動作時，Q跳閘的順序至關重要：Q2先閉合，使勵磁繞組與放電電阻R接通;然后Q1再斷開。這一“先接后斷”的時序確保勵磁繞組在整個切換過程中始終有閉合回路，不會出現開路，從而從根本上避免了因電流突變產生的高壓。

　　接入電阻R后，勵磁電流按指數規律if=Ifd0⋅e−t/τ衰減，時間常數τ=Lf/R。磁場儲能W=12LfIfd02絕大部分以焦耳熱的形式消耗在R上。R的取值對滅磁性能有直接影響：R越大，時間常數越小，滅磁越快;但R過大則初始時刻Ifd0⋅R過電壓超標。工程手冊規定，線性放電電阻的阻值一般取為轉子繞組熱態電阻值的4~5倍，在此阻值下，滅磁時間約為5~7秒。該方案結構簡單、可靠性高，但滅磁速度受制于過電壓限制，難以進一步縮短。

　　圖1線性放電電阻滅磁示意圖

　2. 非線性電阻滅磁

　　線性電阻的固有矛盾在于：為加快滅磁需增大阻值，但增大的阻值直接抬高了初始過電壓。非線性電阻(如碳化硅閥片或氧化鋅壓敏電阻)可以打破這一制約——其伏安特性表現為：通過電流較大時動態電阻很小，壓降增加不多;電流較小時動態電阻則迅速增大。將非線性電阻作為滅磁電阻后，在滅磁初期大電流階段，電阻兩端電壓被限制在容許的過電壓水平;隨著電流衰減，電阻值自動增大，加速了后期磁能的釋放。恰當選取非線性電阻的特性曲線，可使實際滅磁曲線顯著接近理想曲線，在不超過允許過電壓的前提下大幅縮短滅磁時間。

　3. 滅弧柵滅磁

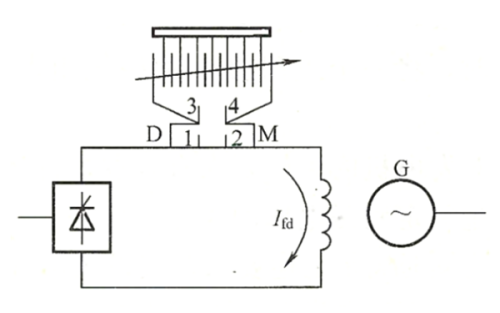

　　采用帶滅弧柵的快速滅磁開關是另一種高效滅磁方案，其原理如圖2所示。滅磁開關DMDM具有主觸頭(1-2)和滅弧觸頭(3-4)兩對觸點。正常運行時兩對觸頭均閉合。滅磁時，主觸頭1-2先斷開，由于滅弧觸頭3-4仍閉合，勵磁電流有續流通路，主觸頭不拉弧;經極短延時后，滅弧觸頭3-4斷開，電弧在其間隙產生。在橫向磁場的作用下，電弧被迅速驅入滅弧柵片中，被分割成大量串聯的短弧。每個短弧的弧壓降接近恒定值，串聯后總弧壓被限制在容許過電壓附近，磁場能量主要在滅弧柵中以電弧熱的形式消耗，直到勵磁電流衰減至零。

　　滅弧柵滅磁的顯著優勢在于其端電壓在滅磁過程中基本恒定，非常接近理想滅磁曲線。實測表明，在產生相同的允許過電壓條件下，滅弧柵滅磁的時間僅為線性放電電阻方式的約24%，滅磁速度提升超過3倍。

　　圖2同步發電機滅磁原理示意圖

　4. 雙斷口直流開關配合非線性電阻滅磁(現代主流方案)

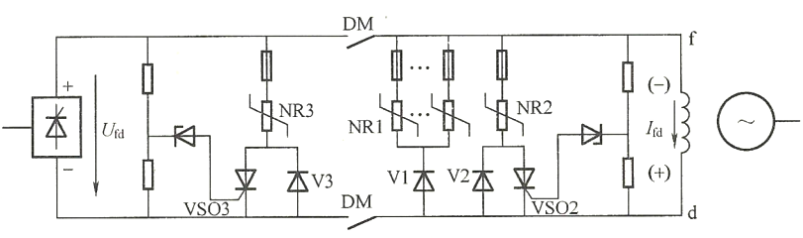

　　近年來，國內外大型發電機普遍采用雙斷口直流開關(雙斷口磁場斷路器)配合氧化鋅非線性電阻的滅磁方案，其原理如圖3所示。該方案的突出優勢在于：

　　氧化鋅(ZnO)壓敏電阻具有良好的壓敏特性，在滅磁過程中兩端電壓幾乎恒定于滅磁電壓控制值，滅磁曲線高度逼近理想直線。正常運行時，氧化鋅電阻漏電流極小(微安級)，可直接跨接于勵磁繞組兩端而無需隔離開關。

　　雙斷口直流開關確保勵磁電源與勵磁繞組徹底隔離，兩組斷口串聯提高了直流開斷能力和斷口電壓耐受能力，有利于快速滅磁。

　　過電壓保護可靈活整定：通過設置不同動作電壓的氧化鋅電阻組(圖3中NR1、NR2、NR3)，可分別承擔反向過電壓保護和正向過電壓保護任務，且動作值可按需調整。

　　圖3中，NR1動作電壓低于NR2、NR3。正常運行時，VSO2?、VSO3不導通，NR無電流。當正向過電壓觸發晶閘管VSO2、VSO3導通時，能量由NR2、NR3消耗;當反向過電壓使V1導通時，能量由NR1消耗。發電機事故停機時，跳開DM，勵磁電流Ifd被強迫分斷，勵磁繞組產生反向過電壓(d端為正、f端為負)，磁場能量通過二極管V1消耗在NR1中，完成滅磁。DM斷開后整流橋側的過電壓則由NR3吸收。整個過程中NR1端電壓基本不變，因此滅磁速度極快且過電壓精確可控。

　　圖3非線性電阻滅磁的原理圖

　5. 全控橋逆變滅磁(正常停機專用)

　　當采用晶閘管全控整流橋作為勵磁功率單元時，可利用全控橋的逆變工作狀態進行滅磁，無需額外增加主回路設備，具有經濟、無觸點、維護簡單等優點。在發電機正常停機時，將控制角α從整流狀態(α<90°)增大至約140°(逆變角β≈40°)，整流橋進入逆變狀態，勵磁繞組儲存的磁場能量通過晶閘管橋逆變為交流電能回饋至交流側，勵磁電流按照近似線性的速率迅速下降。當系統為他勵方式時，交流電壓在滅磁過程中保持不變，逆變滅磁非常迅速;若為自并勵方式，隨著勵磁電流降低交流電壓隨之下降，滅磁速度會逐漸減慢。

　　需要強調的是，逆變滅磁僅在發電機正常停機時使用。當逆變進行到一定程度時，負載電感中的剩余能量不足以維持晶閘管正常換相，此時需借助與勵磁繞組并聯的滅磁電阻釋放殘存儲能。在現代大型自并勵發電機組中，故障滅磁仍依靠專門的滅磁裝置或非線性電阻完成，逆變滅磁僅作為正常停機的輔助手段，這是因為故障工況下交流電壓可能劇烈波動，逆變條件難以保證。

二、 不同滅磁方案的綜合比較與工程選型分析

　　為便于從工程應用角度全面評估各滅磁方案的適用性，本節從滅磁速度、過電壓控制精度、設備復雜度、維護成本、可靠性及典型應用場景等多個維度進行系統對比，并給出選型建議。

　1. 各方案工程特性詳解

　　(1)線性放電電阻方案：該方案的核心優勢在于結構簡單、原理清晰、運行經驗豐富。電阻元件通常采用鑄鐵電阻或鎳鉻合金電阻，具有正溫度系數，在滅磁大電流發熱時阻值略有增大，一定程度上有利于加速后期滅磁。但其固有缺陷同樣突出：滅磁時間固定(5~7s)，在系統對快速隔離故障要求日益嚴格的背景下，該速度已難以滿足現代大容量機組對保護速動性的需求。此外，電阻發熱嚴重，需布置在通風良好的位置，且滅磁開關的輔助觸頭需定期檢查燒蝕情況。

　　(2)非線性電阻方案(含碳化硅及早期氧化鋅)：非線性電阻的引入是滅磁技術的一次重要進步。碳化硅(SiC)非線性電阻曾在較長時期內作為主要滅磁元件，其非線性系數約為0.2~0.3，滅磁時間較線性電阻縮短約40%。但其動作電壓隨溫度變化較明顯，且在大能量沖擊后存在特性漂移。現代氧化鋅(ZnO)非線性電阻的非線性系數可達0.02~0.05，伏安特性曲線在動作區極為陡峭，幾乎可視為理想穩壓元件，且通流能力大、響應速度快(納秒級)、無續流問題，已全面替代碳化硅成為主流非線性元件。

　　(3)滅弧柵滅磁方案：滅弧柵滅磁的技術本質是將磁場儲能直接消耗在開關電弧中，而非外接電阻元件。其優點在于滅磁電壓基本恒定(由串聯短弧數量決定)，滅磁曲線接近理想。但該方案存在明顯的工程短板：滅弧柵在每次滅磁動作中均會受到電弧燒蝕，觸頭和柵片材料(通常為銅鎢合金)有使用壽命限制，一般允許全電流滅磁次數有限(約5~10次)，之后需更換滅弧室，維護成本高昂。因此，該方案在新機組中已基本淘汰，僅在某些早期大型進口機組中仍有運行。

　　(4)雙斷口直流開關 + 氧化鋅非線性電阻(現代主流)：該方案綜合了雙斷口開關優越的直流開斷能力和氧化鋅電阻精準的限壓特性。雙斷口設計將直流電弧電壓分攤至兩個串聯斷口，降低了單個斷口的滅弧壓力，提高了開斷可靠性。氧化鋅電阻跨接于勵磁繞組兩端，正常運行時漏電流小于1mA，對勵磁系統無任何影響;滅磁時其壓敏電壓被整定為額定勵磁電壓的4~5倍，確保在整個滅磁過程中轉子過電壓被精確箝位。該方案的一個關鍵技術優勢是冗余過電壓保護——即使滅磁開關拒動，氧化鋅電阻本身也可作為過電壓吸收元件限制異常過電壓，為系統提供額外安全保障。目前國內300MW及以上大型汽輪發電機和水輪發電機均普遍采用此方案。

　　(5)全控橋逆變滅磁：逆變滅磁在理論上最為理想——勵磁電流線性衰減、無機械觸點、無附加能量耗散元件，能量直接回饋至交流電網。然而其工程應用有嚴格前提：要求交流側電壓在滅磁全程保持穩定且足夠維持晶閘管可靠換相。在發電機故障工況下，機端電壓可能劇烈跌落或畸變，逆變條件無法滿足，因此逆變滅磁僅用于發電機正常解列停機，不得作為故障滅磁的單一手段。實際系統中，即使采用逆變滅磁，仍需配置并聯滅磁電阻作為后備，用于逆變失敗或自并勵系統低壓階段的殘余能量釋放。

　2. 工程選型原則與推薦方案

　　綜合上述分析，針對不同裝機容量和運行要求，推薦如下選型策略：

　　(1)小型發電機組(≤50MW)、備用電源或改造項目：若對滅磁速度要求不高且預算有限，可選用線性放電電阻方案，其可靠性和經濟性仍具有競爭力。若希望在不大幅增加成本的前提下提升滅磁性能，可選用氧化鋅非線性電阻替代線性電阻，不改動滅磁開關主回路即可顯著縮短滅磁時間。

　　(2)中型發電機組(50~300MW)及常規工業自備電廠：建議采用雙斷口直流開關配合氧化鋅非線性電阻方案，兼顧滅磁速度、過電壓保護精度與維護便利性，且具備優良的性價比。該方案也是目前國內外大中型機組新建工程的標準配置。

　　(3)大型發電機組(≥300MW)、抽水蓄能及核電應急電源：必須采用雙斷口直流開關 + 多組氧化鋅非線性電阻冗余配置，并設置獨立的過電壓監測與錄波裝置，以便在每次滅磁動作后評估ZnO電阻的能量吸收裕量。同時應配置后備逆變滅磁功能作為正常停機的輔助手段，形成“逆變滅磁為主、非線性電阻后備、雙斷口開關隔離”的三級保護體系。

　　(4)特殊快速滅磁要求：對要求滅磁時間小于2s的特殊場合(如某些軍工或實驗電源系統)，可在上述方案基礎上進一步優化ZnO電阻的伏安特性匹配，或采用雙斷口開關與多級ZnO并聯的結構，使滅磁曲線更逼近理想曲線。
