一、柴油發電機燃油系統

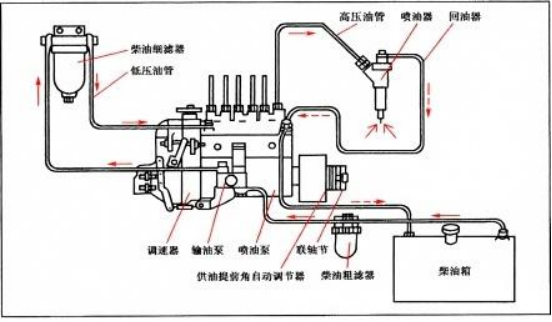

　　柴油機燃油系統由柴油箱、輸油泵、柴油濾清器、噴油泵、噴油器、空氣濾清器、消音器等組成。燃料與空氣的混合是在氣缸內進行。

　1、柴油輸油泵

　　1.1作用：將燃油從油箱抽出，經過濾器后，供給高壓油泵。

　　1.2啟動方式：由柴油機運轉凸輪軸驅動，輸油泵是被動機械部件，‌只有柴油機轉動它才工作。

　2、柴油‌高壓油泵

　　2.1作用：又稱噴油泵，提高燃油壓力后噴入燃燒室。

　　2.2啟動方式：噴油泵‌不是電驅動‌，而是由發動機曲軸機械帶動。

　3、柴油過濾器

　　通常采用柴油粗濾器和柴油精濾器串聯工作。柴油粗濾器裝在低壓油泵之前;柴油精濾器裝在低壓油泵之后、高壓油泵之前。其中，油水分離是柴油過濾的關鍵技術之一。

　4、空氣濾清器

　　柴油空氣濾清器主要作用是過濾空氣中的灰塵、砂粒、懸浮顆粒，保證進入氣缸的空氣干凈。

二、柴油發電機潤滑系統‌

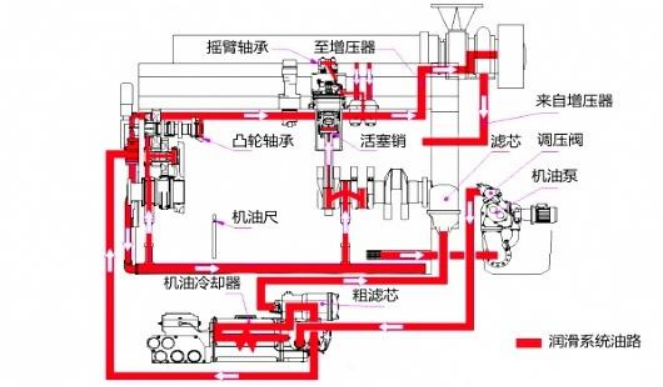

　　潤滑系統由液壓泵、油箱、過濾器、冷卻裝置、加熱裝置、密封裝置、緩沖裝置、安全裝置、報警器等所組成。主要具有①潤滑作用、②清洗及冷卻作用(機油在潤滑系內不斷循環，清洗摩擦表面及帶走熱量)、③減振緩沖作用(在零件表面形成油膜，吸收沖擊并減少振動)。

　1、機油泵

　　1.1作用：當柴油機工作時，機油泵會吸取機油并將其壓入循環系統。

　　1.2啟動方式：位于柴油發電機油底殼的底部，由曲軸帶動。

　2、油溫傳感器

　　2.1安裝位置：安裝在機油油道或油底殼上，

　　2.2作用：實時監測潤滑油溫度，將信號傳遞給控制系統，當油溫異常時，系統會自動降低發動機輸出功率，避免因高溫導致潤滑油粘度下降、潤滑失效。

　3、油壓傳感器

　　3.1安裝位置：通常安裝在發動機的主油道上。

　　3.2作用：用來監測機油壓力。機油壓力低于或高于正常范圍時，首先觸發報警，嚴重時發電機自動停機。

　4、機油過濾器

　　機油從機油泵出來后，進入機油濾清器。機油濾清器負責過濾機油中的雜質和污垢，過濾后的機油將被送回發動機內。

三、柴油發電機水冷散熱系統

　　閉式循環水冷卻系統主要由水泵、風扇、散熱水箱、儀表、調溫器、缸蓋出水管以及氣缸蓋、氣缸體內部形成的水套等組成。

　1、冷卻水泵

　　1.1作用：推動冷卻液在發動機水道與散熱器間循環，將變熱的冷卻液送回散熱器進行冷卻，從而形成一個循環。

　　1.2啟動方式：發動機運轉時帶動水泵驅動軸和葉輪一起轉，葉輪旋轉產生離心力，把冷卻液從進口吸進來再從出口推出去 。

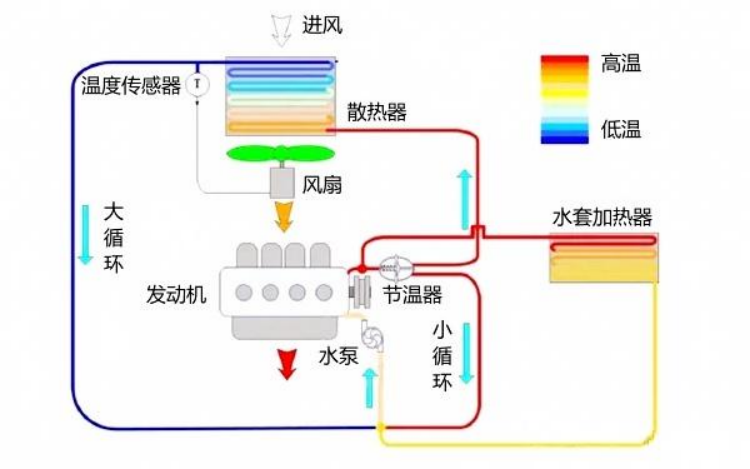

　2、冷卻水循環路徑

　　2.1發電機組剛啟動時，節溫器主閥門關閉，冷卻液經旁通管直接回水泵，不經過散熱器。通常低于80℃，冷卻液走小循環，讓發動機快速升溫到正常工作溫度。

　　2.2發電機組運行溫度升高(通常高于80℃)，節溫器主閥門打開水泵把冷卻液壓入缸體水套，冷卻液吸熱后流向節溫器。此時冷卻液進入散熱器散熱，再經散熱器出水軟管回水泵。，冷卻液走大循環。

　　2.3冷卻液大小循環切換由節溫器自動控制，通常裝配在氣缸蓋出水管的接口處，內部裝有易氣化的液體乙醚或酒精。

　3、冷卻水過濾器

　　主要過濾冷卻液中的雜質、防止水垢生成、保護發動機缸套。

　4、水溫傳感器

　　一般安裝在發動機的缸體或缸蓋的水套上，與冷卻液直接接觸，用來測量發動機冷卻液的溫度。發動機控制單元根據該傳感器的信號，對噴油量進行修正，以適應不同的工作溫度，保障發動機在不同工況下都能穩定運行。如果水溫過高，還會觸發保護機制，避免發動機損壞。
