柴油發電機組啟動建壓試驗旨在驗證應急供電的可靠性與電氣性能達標。本文從試驗目的、開機勵磁選擇、同期并列操作及停機流程等方面系統闡述試驗步驟，并強調帶載驗證與安全操作要點，為現場調試提供規范指引。

一、 試驗目的與核心意義

　　柴油發電機組的啟動和建壓操作試驗，根本目的在于驗證機組在關鍵時刻能否可靠啟動并輸出合格電力，同時通過模擬運行暴露帶載狀態下的潛在缺陷。其目的可從以下三個層面理解。

　1. 驗證“隨時能用”的可靠性

　　(1)啟動成功率驗證通過多次啟動試驗(如連續啟動或模擬自動啟動100次)，確認啟動成功率是否符合要求(通常要求大于99%)，確保應急場景下機組能可靠起動。

　　(2)自動功能驗證對于自動化機組，需模擬市電中斷后驗證其能否自動啟動、自動升速、自動建壓，并在規定時間內(如20秒內)自動合閘帶載。

　　(3)核相正確性確認發電機輸出的三相電源相序與市電一致，確保切換時不因相序錯誤導致電動機反轉等事故。

　2. 驗證建壓與電氣性能達標

　　(1)電壓調節范圍檢查在額定頻率下，發電機空載電壓能否在額定值的95%～105%范圍內平穩調節。

　　(2)三相平衡與自動建壓檢查空載時三相電壓是否平衡;對于配備自動勵磁調節的機組，驗證其能否在啟動后自動建立并穩定電壓。

　3. 暴露空載發現不了的問題與提供驗收依據

　　(1)帶載能力驗證通過負載試驗(如突加、突卸負載)檢驗機組的動態響應能力，包括電壓和頻率的瞬態調整范圍及穩定時間。帶負荷狀態下才能真實檢驗冷卻系統、潤滑系統及進排氣系統的運行工況，許多隱患(如局部過熱、振動異常)僅在負載運行時才會顯現。

　　(2)避免空載積碳長時間空載運行會導致柴油機燃燒不充分，在氣門、活塞等部位形成積碳并加速磨損。因此進行負載試驗也符合廠商對最小負載(通常建議不低于25%～30%額定功率)的操作要求。

　　(3)驗收判定依據整套試驗是機組出廠、安裝調試及竣工驗收的關鍵環節。試驗結果(絕緣電阻、保護功能、滿載運行能力等)是判斷機組是否合格、能否安全投入使用的決定性依據。

二、 試驗前準備與開機方式選擇

　　試驗開始前需完成系統狀態確認，并根據試驗要求選擇合適的開機方式。操作流程如圖1所示。

　1. 試驗前狀態檢查

　　(1)設備狀態確認檢查電力系統綜合自動化實驗臺、同步發電機組及感應調壓器是否具備開機條件，各連接線纜無松動、無破損。

　　(2)操作電源合閘符合要求后合上實驗臺“操作電源”開關，此時反應各開關位置的綠色指示燈應點亮，同時4臺微機裝置上電，數碼管均能正確顯示。

　2. 三種開機方式的選擇

　　(1)模擬方式先將指針電位器調至零(“輸出零”指示燈亮)，合上“原動機開關”后再順時針旋轉指針電位器。發電機旋轉后觀察穩定情況，緩慢加速至額定轉速。

　　(2)微機自動方式先合上“原動機開關”，按下“停機/開機”按鈕，“開機”指示燈亮，“停機”指示燈滅，發電機組自動增速至額定轉速。

　　(3)微機手動方式先合上“原動機開關”，按下“停機/開機”按鈕(指示燈對應轉換)，再按下“增速”按鈕觀察控制量大小并監視發電機轉速，直至調整為額定轉速。

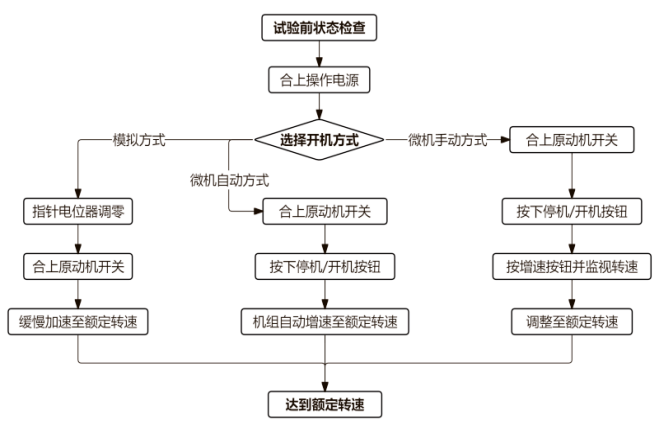

圖1 柴油發電機組啟動建壓試驗前準備與開機方式選擇

三、 勵磁方式選擇與切換操作

　　勵磁系統是發電機建壓的核心環節，試驗臺提供三種勵磁方式供選擇，并可實現不停機切換。操作流程如圖2所示。

　1. 三種勵磁方式的操作方法

　　(1)手動勵磁方式先將“手動勵磁”調節旋鈕反時針旋至零，合上“勵磁開關”，再順時針調節旋鈕增加勵磁電壓。在維持發電機額定頻率時，增加勵磁電壓使發電機達到額定電壓。

　　(2)微機他勵方式微機勵磁調節器選擇“恒UF”運行方式，合上“勵磁開關”，松開“滅磁”按鈕，調節器自動起勵至給定電壓。

　　(3)微機自并勵方式操作方法與微機他勵相同，合上勵磁開關后松開滅磁按鈕，調節器自動完成起勵建壓。

　2. 不停機切換勵磁方式的步驟

　　(1)減有功、無功至零，解列。

　　(2)按下“滅磁”按鈕自動滅磁(或手動減磁)。

　　(3)跳勵磁開關。

　　(4)切換勵磁方式至目標檔位。

　　(5)合勵磁開關。

　　(6)松開滅磁按鈕(或手動增磁)。

　　(7)執行同期并網操作。

　　(8)根據試驗要求進行相應操作。

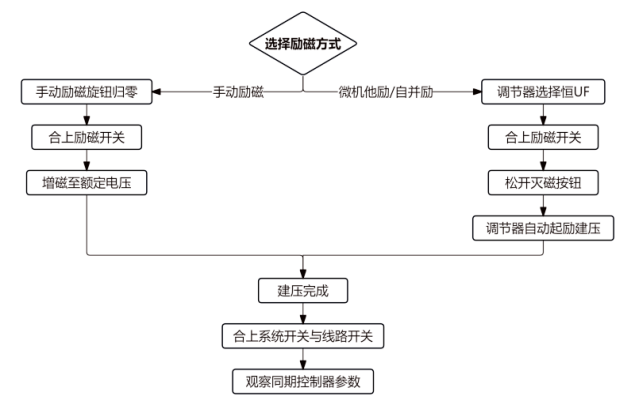

圖2 柴油發電機組啟動建壓試驗勵磁方式選擇

四、 同期并列操作與停機流程

　　同期并列是將發電機與系統(或市電)并聯運行的關鍵操作，試驗臺提供三種同期方式。試驗結束后應按規范順序停機。判斷邏輯如圖3所示。

　1. 無窮大電源與線路開關操作

　　(1)系統電源投入合上無窮大電源“系統開關”，觀察“系統電壓”表是否達到試驗要求值(通常為380V)。通過調整自耦調壓器把手，順時針增大或逆時針減少輸出至無窮大母線的電壓至目標值。

　　(2)線路開關合閘合上線路開關“QF1”和“QF3”，發電機母線得電。此時可從微機準同期控制器上觀察到系統的頻率和電壓，同時也能看到發電機的頻率和電壓。

　2. 三種同期方式的操作

　　(1)手動同期方式將“同期方式”切換開關置于“手動”檔，“發電機開關”兩側電壓施加到“同期表”上。根據同期表顯示的電壓差和頻率差調整發電機轉速和電壓使之趨近于零，在相角差趨向零時的導前角時刻手動合閘，實現并列。

　　(2)全自動同期方式切換至“全自動”檔后，按下“微機準同期控制器”上的“同期命令”，調頻、調壓和合閘出口均由控制器自動完成。

　　(3)半自動同期方式切換至“半自動”檔后，準同期控制器通過指示燈指示操作人員進行升壓、降壓、增速、減速操作。當合閘條件滿足時，控制器自動發出合閘命令完成并列。

　3. 停機操作步驟

　　(1)減有功、無功至零，解列。

　　(2)按下“滅磁”按鈕自動滅磁(或手動減磁)。

　　(3)跳勵磁開關。

　　(4)發停機令。

　　(5)待發電機組停穩后，跳原動機開關。

　　(6)跳線路和無窮大電源開關。

　　(7)切斷操作電源。

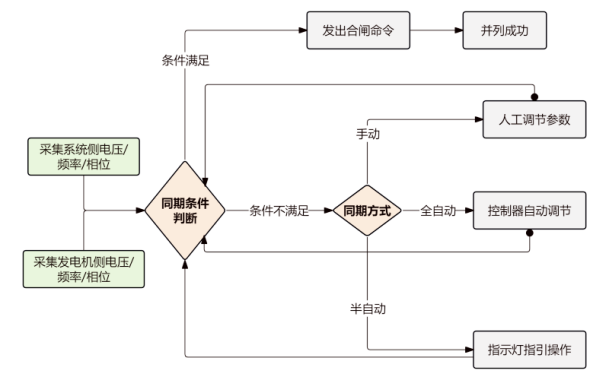

圖3 柴油發電機組同期并網條件判斷邏輯

總結：柴油發電機組啟動建壓及同期并列試驗，以驗證啟動成功率、自動功能、核相正確性及電壓調節性能為核心目的，同時通過負載試驗暴露空載無法發現的系統缺陷，為驗收投運提供依據。試驗流程涵蓋開機方式選擇(模擬/微機自動/微機手動)、勵磁方式切換(手動/他勵/自并勵)、同期并列操作(手動/全自動/半自動)及規范停機七個步驟。嚴格執行上述試驗流程，可有效確認機組應急供電可靠性，保障其安全投入運行。
